Как называются резинки на стойках авто
Забытый, но важный — пыльник амортизатора
В огромном многообразии автомобильных запчастей есть изделия совершенно незаслуженно игнорирующиеся при обслуживании машины. Одной из таких деталей, о которой забывают, является пыльник амортизатора. Довольно часто при замене стоек автовладельцы игнорируют установку новых пыльников, а автомеханики не настаивают на ней.
Между тем пыльник амортизатора является таким же важным защитным элементом, как и любой другой пыльник: на шаровой опоре, рулевой тяге или ШРУС. Его задача — защита шока амортизатора от попадания грязи и пыли. Амортизатор постоянно находится в движении, даже когда машина движется по относительно ровному асфальту. Стойка, совместно с пружиной (или торсионом), отрабатывает крены кузова при поворотах, сжимаясь и разжимаясь. При этом шток амортизатора постоянно перемещается, и если на нем присутствует загрязнение, то оно непременно окажется на сальнике.
Постепенно грязи вокруг сальника становится все больше, появляются твердые частицы, которые повреждают шток и сальник при работе амортизатора. Грязь начинает попадать внутрь корпуса амортизатора, разрушает как сальник, так и направляющую штока. Результат — люфт штока и утечка масла из амортизатора. «Потекшая» стойка перестает выполнять свою работу, водитель начинает чувствовать каждый камешек на дороге.
Именно для того, чтобы предотвратить попадание загрязнения на шток амортизатора, предусматривается резиновый пыльник. Он выполняется в виде длинной гофрированной трубы, геометрически рассчитанной на полное разжатие амортизатора. Оба конца пыльника плотно обжимают шток и корпус амортизатора, обеспечивая недоступность внутреннего пространства для пыли и грязи.
Пыльник и отбойник
Пыльник амортизатора является штатной деталью на многих автомобилях, для некоторых вариантов подвески Макферсон пыльник дополняется отбойником. Отбойник может быть и отдельной деталью, и выполняться заодно с пыльником, являясь продолжением его верхней (узкой) части. Важность наличия пыльника подтверждается и тем, что некоторые именитые производители амортизаторов вообще отказывают в гарантии на свои изделия, если пыльник не был установлен.
Отбойник не менее важен для стоек Макферсон, поскольку защиту от ударов при полном сжатии подвески здесь установить больше негде. Таким образом, и пыльник, и отбойник амортизатора являются важными элементами, обеспечивающими надежную и правильную работу подвески.
Тем не менее очень часто автовладельцы пренебрегают установкой пыльника и заменой отбойника при замене стойки. Проблема состоит в том, что эти резиновые детали не включаются в комплекс поставки амортизатора ни оригинальным производителем запчасти, ни сторонними. Пыльник необходимо искать и заказывать отдельно, чем зачастую и пренебрегают. Иногда оригинальный пыльник вообще невозможно найти или его цена будет приближаться к цене новой неоригинальной стойки. Приобретать «резинку» по цене амортизатора мало кто хочет.
Пыльники и отбойники Febest
Понимая важность установки пыльника, а также потенциальные проблемы с поиском нужной запчасти, специалисты Febest разработали обширную линейку этих изделий. В каталоге Febest на сегодня насчитывается 260 артикулов пыльников, включая изделия типа «пыльник-отбойник». Кроме того, доступно и 280 артикулов отбойников амортизаторов отдельно. Не без гордости мы утверждаем, что каталог Febest — один из самых обширных и полных в категории пыльников.
Многие автовладельцы, в том числе и пользователи Drive2, по достоинству оценили широкий выбор пыльников амортизатора Febest. В ассортименте компании есть универсальные модели широкого спектра применения, например артикул TSHB-12 — пыльник с отбойником, подходящий для 30 моделей автомобилей.
Вместе с тем Febest выпускает и специализированные модели пыльников, включая изделия для редких японских автомобилей с правым рулем, для которых с каждым днем все затруднительнее находить запчасти. Помимо пыльников для японских машин, в каталоге Febest можно найти изделия для европейских, азиатских и американских автомобилей. Поддерживаются как актуальные, так и достаточно возрастные модели.
Пыльники выполняются в строгом соответствии с габаритами и материалами оригинального изделия. Эти изделия Febest надежно фиксируются на корпусе и штоке амортизатора и обеспечивают защиту от попадания грязи, пыли, воды. Отбойники производятся из стойкого к механическому воздействию и высоким температурам материала, обеспечивающего медленное старение и долгую службу.
Своевременная замена пыльника при наличии его повреждений или при замене амортизаторов — гарантия долгой и надежной работы стойки. В электронном каталоге Febest найдутся пыльники практически на любой актуальный автомобиль российского парка.

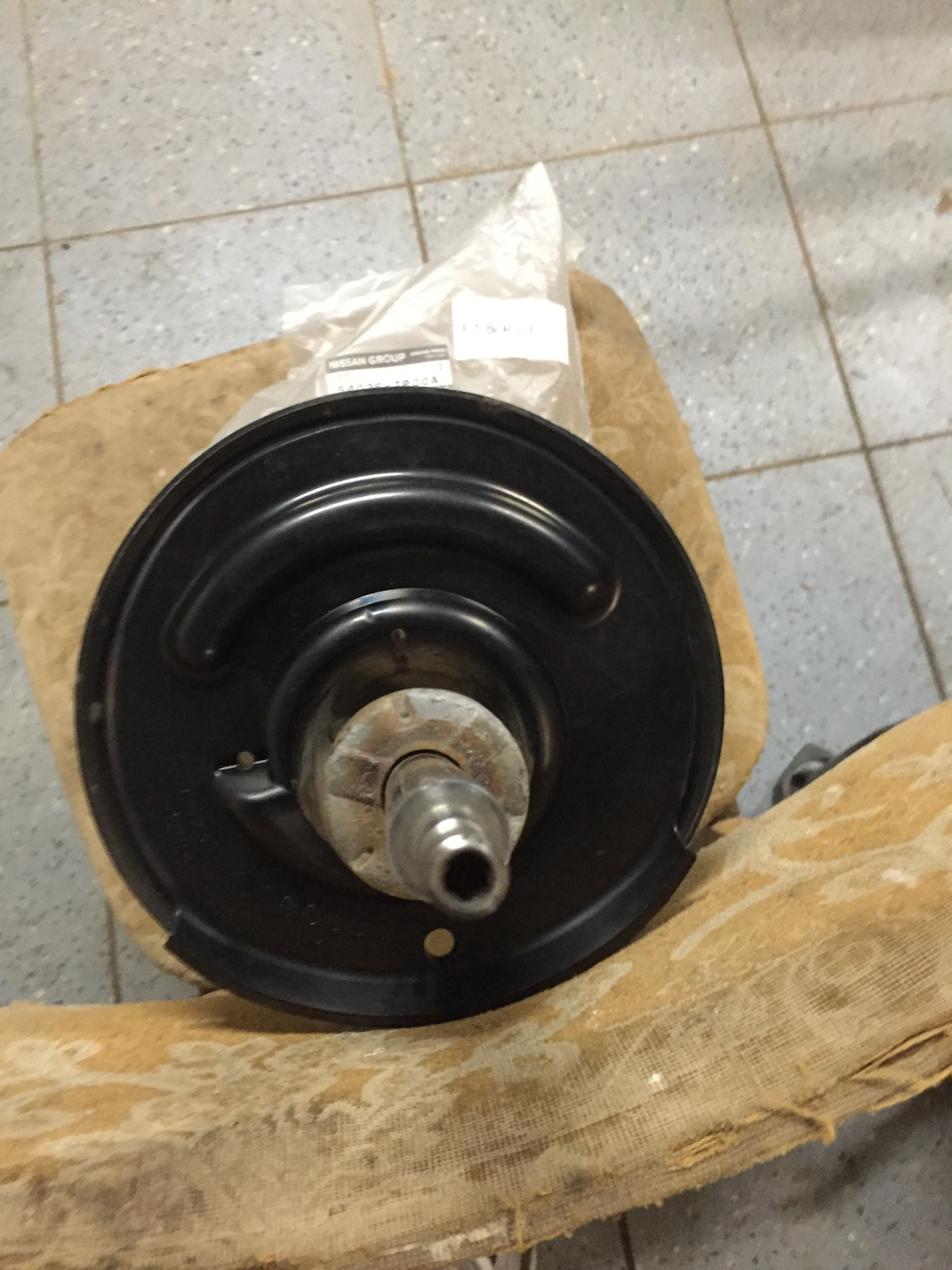

Резиновые уплотнители в чашке амортизатора.
В предыдущем посте писал про металлический скрип, стук в передней подвеске. Раза 4 заезжал в различные сервисы, все как один говорили, что все с подвеской нормально, амортизаторы в порядке.
Надо отдать должное Алексею из ААА, за его трепетное отношение к работе. Выяснилось, что нет резиновых уплотнителей пружины в чашке амортизатора, с обеих сторон. Видимо, кто то забыл их вернуть, когда менял опорные подшипники. Поэтому при проезде по неровным дорогам или лежачим полицейским был металлический скрип (стук) — пружина терлась об чашку.
Сначала думал отдать машину ребятам из сервиса. Но что-то меня подтолкнуло самому разобраться с этим.
2 дня занимался «этим» с любимой машиной, с перерывом на футбол.
Приехал в субботу в гараж и понеслась.
Разобрал по инструкции амортизатор.
Снял с помощью богатого русского языка амортизатор. Прикипела гайка стойки. Смекалка и 4 руки помогли с ней справиться. Вот так выглядит чашка без резиновых уплотнителей.
С пружинами тоже пришлось повозиться. Т.к. натяжители были немного не стандартные (или я неправильно их надел на пружины), пришлось включать мозг, как их натянуть на амортизатор. В ход пошел дедовский способ. Изоленты не было, пришлось использовать проволоку.
Результат не заставил себя долго ждать.
Все собрал в обратном порядке.
До футбола оставалось минут 40, решил со вторым амортизатором разобраться на следующий день. А пока было время, я решил заменить лампы ближнего света. Лампочки светили разными цветами. Одна видать подустала за 6 лет.
Я хз, как люди меняют лампы без снятия бампера. Не получилось у меня через подкрылок подлезть.
Лампы D2R Philips X-Treme Vision (+50%). Чистый белый свет.
Кстати, где их можно откорректировать? А то у меня стоит автокорректор, но чет он на пенсии походу.
На следующий день занялся вторым амортизатором. Там тоже не обошлось без проблем — не выкручивалась верхняя гайка косточки. Была сорвана резьба.
Потратив кучу времени, я прокачал свой скилл на 30 пунктов.
По итогу проделанных работ — пропал металлический стук, машина плавно проезжает по лежачим полицейским. Результатом я доволен.
Осталось откорректировать фары. Заменить масло в двигателе со всеми фильтрами. Колодки поменять по кругу.
Стакан, подшипник, опора: к чему крепятся амортизаторы и почему там что-то ломается?
Что такое амортизаторы или амортизаторные стойки, знают все. Или хотя бы догадываются, зачем они нужны в общих чертах. И это нормально: про стойки и амортизаторы написано очень много всякого разного, полезного, толкового или хотя бы интересного. Про то, как эти детали крепятся к кузову, говорят мало. Вроде есть там какой-то «опорник», есть какой-то «стакан». А ещё что-то иногда может там хрустеть, трещать, стучать или даже отваливаться. Что именно?
«Задача у нас простая».
Начнём всё-таки с амортизаторов. Иногда встречается мнение, что они нужны для того, чтобы машину не трясло, чтобы ехать в ней было мягко и комфортно. Это не совсем так. За мягкость отвечают пружины – упругие элементы (сегодня не будем говорить про рессоры, пневмо- или гидроподвеску, у которых есть свои особенности). Амортизаторы нужны для обратной задачи: гасить те колебания кузова, которые начинаются во время работы пружин. Если амортизатор убрать, кузов будет очень долго раскачиваться на пружинах, колёса будут скакать по неровной дороге, а машина перестанет нормально управляться. Нечто похожее возникает при неисправности амортизаторов, когда они не способны выполнять свои функции.
Чтобы закрепить пружину, большого ума не надо. Достаточно упереть её нижним концом в деталь подвески (рычага или балки), а верхним – в кузов или деталь, прочно соединённую с кузовом. В случае с амортизационной стойкой конструкция получается чуть сложнее (только потому, что в ней объединены амортизатор, пружина, поворотный кулак и рычаг подвески), но пока это не важно.
Важно, что в конструкции стойки есть такой же амортизатор, который тоже надо куда-то крепить. И если в задней подвеске крепление амортизатора довольно примитивное, то в передней оно заметно сложнее. Оно понятно: если сзади амортизатор должен работать только в одной плоскости, то в передней он ещё должен как-то крутиться вокруг своей оси вместе с передним управляемым колесом. Этим и обусловлена разница в креплениях амортизаторов и стоек. Начнём с более сложной конструкции – с крепления передней амортизационной стойки.
Тот самый «опорник»
Если стойка должна вращаться, то в ней должен быть подшипник. И вот как раз такой опорный подшипник и есть тот самый механизм, соединяющий кузов и стойку. По своей сути это обычный подшипник качения с очень прочной обоймой. Эта обойма должна выдерживать все удары, которые может испытать колесо и предать его стойку. Обойма с помощью металлической площадки крепится к стакану кузова. Через центр подшипника проходит шток амортизатора. В общем-то всё: на этом конструкция заканчивается. Я же говорил, что ничего сложного в ней нет, не так ли?
Да, теоретически всё сделано очень просто и надёжно. Но, как и любой другой подшипник, опорный подшипник (или по-братски «опорник») имеет свой ограниченный ресурс.
Конечно, в первую очередь его губят пыль, песок и остальная дорожная грязь, от которых невозможно защититься на сто процентов. Что-то всё равно попадает внутрь, постепенно смазка стареет, а сам подшипник выходит из строя. И это нормально.
Кроме того, на его долговечность влияет исправность самой подвески. Лишние стуки из-за разбитых сайлентблоков, шаровых опор и даже рулевых тяг и их наконечников тоже сокращают жизнь бедного подшипника.
Ну и, наконец, есть просто не очень удачные опорники, которые выходят из строя на некоторых автомобилях (хотя бы на тех же Тигуанах первого поколения или на множестве Фордов или Вольво). Тут поможет только смирение и поиск каких-то нормальных аналогов.
Как понять, что опорный подшипник пора менять? К сожалению, не понять этого невозможно: поломка довольно-таки шумная и своими звуками может вывести из себя даже шаолиньского монаха. В первую очередь появляется хруст при повороте руля. Это уже сам по себе достаточно точный признак «попадалова» на замену опорника. А если сюда добавляется хруст, скрежет или стук при проезде неровностей, то диагноз практически стопроцентно точный. Для собственного успокоения можно провести несложный тест. Открываем капот и находим под ним «стаканы» с опорниками. Это несложно. Теперь смотрим, нет ли на них каких-нибудь защитных колпачков. Если есть, то снимаем. После этого мы сможем увидеть шток амортизатора, который закреплён в опорном подшипнике. Кладём на него руку и раскачиваем машину. Есть люфт – всё, приехали. Люфта в исправном подшипнике не бывает.
Теоретически с хрустом опорника можно немного поездить. Но долго испытывать судьбу не советую. Бывает, что опорник внезапно разваливается, и куда в этот момент потащит руль, неизвестно. А ещё его может здорово закусить, что в повороте может привести к трагедии. Так что затягивать с ремонтом не стоит.
Менять опорники лучше парой. Вообще, в ходовой всё лучше менять с обеих сторон одновременно, и опорный подшипник – не исключение. Правда, если перед смертью подшипника эта сторона автомобиля влетела в большую яму и причинно-следственная связь между ямой и гибелью опорника установлена явно, то можно заменить и с одной стороны.
Кое-что попроще
Крепление амортизаторов задней подвески сделано заметно проще. Этим амортизаторам нет необходимости крутиться вокруг собственной оси, поэтому подшипников там нет. Есть чашка, в которой в резине стоит втулка. В этой втулке закреплён шток амортизатора. Без резины обойтись нельзя: она гасит вибрации, которые амортизатор щедро отдаёт на кузов. Казалось бы, тут ломаться вообще нечему. Но ломается, собака. Подводит, конечно, именно резинка, которая может порваться или отслоиться от втулки. Чем это грозит?
Самое печальное произойдёт, если подушка порвётся полностью. Шток амортизатора оказывается не закреплённым полностью и начинает болтаться в стакане кузова. А это как минимум – знатный грохот. Причём очень своеобразный: будто что-то отвалилось внутри машины и грохочет в кузове. Оно так и есть, потому что свободно мотающийся шток амортизатора начинает лупить прямо по кузову.
Если отслоение только началось, диагностировать поломку по звуку сложнее. Во-первых, стучать в этот момент пока ещё нечему, во-вторых, звук чаще неоднозначный. Будто кто-то тяжко вздыхает в месте крепления опоры. Или будто грустно квакает лягушка. В общем, понять трудно и можно перепутать с помирающим амортизатором. А вот когда опора оторвётся, тут уже всё становится ясно. Но поздно.
Грохот может быть таким сильным, что возникают справедливые опасения: а можно ли так ехать в сервис? Или лучше всё-таки поехать на эвакуаторе? Конечно, на эвакуаторе лучше, но большой необходимости в нём нет. Можно потихоньку доехать и так. Главное – очень медленно и по хорошей дороге. Если от души подпрыгнуть в яме, шток амортизатора провалится в ходе отбоя внутрь кузова и может упереться в него изнутри. И это заметно добавит головной боли. Кроме того, нужно помнить, что одного амортизатора на машине нет (шток-то болтается, так что амортизатор фактически не работает), что заметно сказывается на управляемости. Хотя, конечно, если красться в сервис со скоростью 40 км/ч, то на последнюю можно наплевать. В крайнем случае, если совсем прижало, лучше совсем снять амортизатор (всего-то открутить один болт снизу) и доехать до места ремонта вообще без него. На дороге машина, конечно, будет стоять неважно, но хотя бы грохот не сведёт с ума.
Конечно, как и в случае с опорными подшипниками, опоры задних амортизаторов тоже лучше менять парой.
Что не так?
У опор, что передних, что задних, есть одна особенность: на некоторых автомобилях они могут быть одной частью с амортизатором или стойкой. То есть, оригинальной детали не может быть в принципе. Это не должно расстраивать. Почти всегда можно подобрать аналоги и заменить опору отдельно от амортизатора. Причём иногда доходит до смешного: например, на Мазде 3 и соплатформенном втором Фокусе опоры задних амортизаторов практически одинаковые, но на Фокусе это отдельная деталь, а на Мазде она по заводу идёт в сборе с амортизатором. Зачем – загадка. Впрочем, в продаже полно аналогов.
Так, а что там со «стаканами»? Про них же тоже обещал сказать пару слов. Но говорить особо нечего. Если вашей машине не двадцать лет и она не Mercedes W210, то проблем со «стаканами» вы, скорее всего, не увидите ещё долго. А вот при покупке подержанной машины во время проверки передних опорных подшипников (по тому самому методу, который я описал выше) очень советую обратить внимание на эти самые «стаканы». Если на одном из них выбит VIN, а сам он переварен, будут неприятности похуже, чем с опорами стоек. Но это уже другая история, более дорогая и печальная. Ну её в топку.
Сайлентблоки автомобильной подвески: как они устроены и как их менять
Зачем в подвеске нужны «резинки», как понять, что они изношены и насколько трудно их поменять? Сегодня изучим немного теории и отправимся на автосервис менять сайлентблоки передних рычагов Volkswagen Polo sedan. Возможно, вы никогда не станете самостоятельно обслуживать подвеску на своей машине, зато после прочтения этой статьи вам станет понятно, какие манипуляции выполняют мастера, если в наряд-заказе значится «замена сайлентблоков».
О роли в подвеске
К ак и любой шарнир, резинометаллическое соединение выполняет две основные функции. Во-первых, оно дает определенную (в нашем случае – очень сильно ограниченную) свободу перемещения деталей относительно друг друга. Ограниченную настолько, что руками вы этот шарнир с места не сдвинете – он рассчитан на то, чтобы удерживать машину весом тонны в полторы. Во-вторых, шарнир предохраняет соединяемые детали от разрушения, гася удары и вибрации при движении по дороге.
Резинометаллические шарниры можно условно разделить на два вида – разборные и неразборные. У первых наружная обойма (металлическая втулка) отдельно, резиновая часть – отдельно. У вторых – все вместе. То есть резиновая часть с внутренней металлической втулкой зафиксирована внутри наружной втулки, тоже металлической (о способах фиксации – ниже).
Именно такой, неразборный вид РМШ принято называть сайлентблоком. Для незнакомых с английским языком на всякий случай уточним, что silent переводится как «тихий». Что вполне логично, ибо без сайлентблока детали подвески не только бы быстро разрушались от ударов, но еще и издавали бы противный лязг.
В подвеске современной машины «сайленты» используют для соединения рычагов подвески с подрамником или кузовом автомобиля, а также соединения стоек стабилизатора поперечной устойчивости с рычагом подвески или иным ее элементом.
В задней подвеске сайлентблоки используют еще и для соединения рычагов с цапфой. В передней, как нетрудно догадаться, их функцию выполняют шаровые опоры, дающие большую свободу перемещения элементов относительно друг друга и обеспечивающие поворот колес.
Кстати, подушки двигателя – тоже часто (но не всегда) конструктивно представляют из себя РМШ, которые изолируют кузов от вибраций двигателя. Впрочем, о подушках поговорим в другой статье.
Конструктивные особенности
Итак, две втулки с резиновой прослойкой – казалось бы, все элементарно. Но несложна эта конструкция только на первый взгляд. Как зафиксировать упругий элемент во втулке? Довольно очевидный способ – сильное обжатие (иначе говоря – натяг), правда, в таком случае соединение получится слишком жестким, что отразится на плавности хода.
Есть второй вариант – «склеивание» резины с металлом методом вулканизации – тут обжатия почти нет. Но в таком случае жесткость соединения уже откровенно недостаточная. Возрастает угол скручивания и перекоса (относительно продольной оси сайлентблока), что влечет за собой неблагоприятные изменения углов установки колес во время движения автомобиля. И, соответственно, ускоренный неравномерный износ шин.
Учитывая эти сложности, в конструкции современных сайлентблоков применяют комбинированную схему фиксации: одновременно обжатием (умеренной силы) и вулканизацией.
Далее, сама резиновая часть может быть сплошной, а может – с дополнительными прорезями. Возьмем, к примеру, попавший к нам «под ключ» Polo седан. На нем задний сайлентблок рычага передней подвески (как раз типа МакФерсон) установлен вертикально и в его резиновой части имеются вырезы.
Зачем они нужны? Чтобы ограничить перемещение рычага в продольном направлении, жесткость втулки должна быть максимальна; но нам не нужна максимальная жесткость при перемещении рычага в вертикальной плоскости (при наезде на препятствие, например). Для соблюдения этих свойств, говоря упрощенно, удалили лишнюю резину. Втулка обеспечивает достойную плавность хода и жесткую фиксацию рычага в продольном направлении одновременно.
Последующее развитие инженерной мысли привело к созданию плавающих и скользящих сайлентблоков, и снова ради повышения плавности хода.
Volkswagen Passat B5 в конце 90-х «прославился» сложностью и дороговизной подвески, и в том числе — плавающими сайлентблоками
Устройство шарнира значительно усложнилось, появились дополнительные элементы: промежуточная втулка (пластиковая), торцовые шайбы, долговечный смазочный материал и боковые уплотнители. Как всегда, усложнение привело к удорожанию. Уплотнения изнашиваются, смазка вытекает, сайлентблоки скрипят, а новые стоят дорого. Как-нибудь мы еще вернемся к плавающим «сайлентам», когда к нам в ремзону попадет машина с такими шарнирами. Сегодня ограничимся обычными.
Крепеж сайлентблоков
Существует несколько вариантов установки сайлентблоков в рычаги подвески. Пожалуй, один из самых распространенных – это запрессовка «сайлента» со своей внешней втулкой в проушину рычага. Удерживается он там за счет силы трения. Такая конструкция предполагает гашение ударных разнонаправленных нагрузок и виброизоляцию. Ремонт элементарен. Молотком выбил старый, запрессовал новый.
Если же рычаг в подвеске выполняет роль направляющего или нагрузка на него воздействует в каком-то одном направлении или плоскости, то внешняя втулка сайлентблоку вообще не нужна. В таких случаях применяют сайлентблок с небольшими буртиками с торца упругого элемента, который благополучно запрессовывают непосредственно в проушину рычага. Любая тяга или штанга, если таковые предусмотрены конструктивно, в задней подвеске крепятся к кузову или подвеске именно через «сайленты» такого типа.
Ну и, наконец, тренд последних лет – интегрированные сайлентблоки, где роль внешней втулки выполняет проушина самого рычага, а внутри нее запрессован упругий элемент. Ярко выраженного инженерного смысла в такой конструкции мало (в отличие, скажем, от интегрированных шаровых опор), тут производитель по большей части увеличивает прибыльность торговли оригинальными запчастями. Потому что вне заводских условий запрессовать новую «резинку» внутрь старого рычага достаточно качественно невозможно, нужно менять рычаг в сборе (заплатив немалую сумму).
Конечно, неоригинальных упругих элементов на рынке запчастей хватает, но срок службы их ожидаемо невелик – это временное решение. «Колхозные» резинки просто выдавливает из проушин.
Комбинация сайлентблоков в подвеске
Устанавливаться резинометаллические шарниры могут на одном рычаге и в вертикальной, и горизонтальной плоскостях. На распространенных подвесках типа МакФерсон с одним нижним рычагом (с каждой стороны), воспринимающим все удары от дороги, как раз применена такая комбинированная схема. Если же подвеска, скажем, с двумя поперечными рычагами, то, вероятней всего, в каждом из них сайлентблоки будут установлены только в горизонтальной плоскости. Это касается и почти всех многорычажных подвесок.
Если же говорить о конструкции, то в зависимости от характера нагрузок на одном автомобиле могут применяться несколько видов шарниров. Например, если это развальный рычаг в задней подвеске, который не несет толком никакой нагрузки, кроме продольных усилий, то нет смысла устанавливать в него дорогой «сайлент», достаточно запрессовать в его проушину сайлентблока без наружного кольца, и все. Если же это сайлентблок подрамника (опять же задней подвески), то здесь обычной втулкой не обойтись. Придется сконструировать предмет нашего обсуждения так, чтобы в продольном направлении подрамник даже не шелохнулся, но имел возможность изолировать кузов автомобиля от ударов, приходящих через подвеску от дороги.
Каучук или полиуретан?
В большинстве случаев упругий элемент сайлентблока изготовлен на основе каучука. Как правило, чем больше этого драгоценного материала, тем лучше характеристики сайлентблоков. Но имеются альтернативы.
Просвещенные читатели наверняка вспомнят синтетический полиуретан, из которого обычно делают неоригинальные сайлентблоки, и они пользуются определенной популярностью.
Несомненный плюс этого материала – долговечность, полиуретановые сайлентблоки можно не менять годами. Но на этом перечень достоинств исчерпывается.
Перефразируя известную рекламу, «не все полиуретаны одинаково полезны», и есть составы, которые просто невозможно надежно «привулканизировать» упругой частью к металлической, а обжимать полиуретан нельзя, он и так жесткий. Шарниры с «начинкой» из неподходящего полиуретана просто разваливаются через 40–50 тысяч километров (а то и раньше), так как упругий материал отслаивается от поверхности втулки.
И даже если состав подобран грамотно, остается проблема жесткости полиуретана. Как правило, после установки такого «неоригинала» не только ухудшится плавность хода, но и нарушится эластокинематика подвески – характер изменения положения колес под воздействием продольных и боковых сил. Иначе говоря – может пропасть «подруливающий» эффект задней подвески, который присутствует на множестве современных машин, начиная с совершившего маленькую революцию управляемости в С-классе Ford Focus первого поколения.
Срок службы
Если усреднить, то срок службы сайлентблоков составляет около 100 тысяч километров. Впрочем, тут все зависит не только от качества деталей, но также от состояния дорог, конструкции подвески, условий хранения машины и соблюдения технических требований при установке «сайлентов».
Часто бывает, что уже через два года или 30–40 тыс. километров пробега от подвески начинает доноситься характерный стук, скромно намекающий на то, что пора ехать на СТО. Вообще, на сайлентблоки, как и на шаровые опоры, необходимо обращать внимание каждый раз, когда автомобиль встает на подъемник или смотровую яму. Вовремя выявленный разрыв упругого элемента позволит вам спокойно, а не в авральном режиме подобрать и приобрести запчасть. Не говоря уже о том, что сами рычаги прослужат долго, если «резинки» меняются вовремя и втулки не бьются друг о друга.
Трудности замены
Самой большой головной болью при замене сайлентблоков может стать их прикипание к рычагу. Тот, кто хоть раз в жизни менял эту деталь на рычагах отечественной классики, порой вздрагивает, вспоминая свои потуги при попытке снятия «сайлентов». Сначала специальным съемником, потом с помощью лома, а потом… с помощью болгарки. Последняя зачастую побеждала в этой борьбе. Именно поэтому при установке новой детали ее наружную обойму рекомендуют смазывать.
Пример замены сайлентблоков рычагов передней подвески
Наш подопытный Volkswagen Polo sedan проехал 125 тысяч километров. При очередной замене моторного масла было выявлено плачевное, но не критическое состояние сайлентблоков рычагов передней подвески. Учитывая наличие на складе станции оригинальных запчастей на столь распространенную модель, замену решили выполнить незамедлительно. Передняя подвеска здесь – вышеупомянутый МакФерсон, то есть «сайленты» – в двух плоскостях, вертикальной и горизонтальной.
Итак, автомобиль на подъемнике, механик во всеоружии. Первым делом выкрутили болты крепления рычага к подрамнику подвески, после чего отвернули элемент крепления и отсоединили рычаг с шаровой опорой от поворотного кулака.
Проблем с откручиванием не возникло, поэтому следующим этапом стал процесс извлечения рычага из подрамника. Вроде бы ничего сложного, но задний сайлентблок установлен в подрамник довольно плотно, потому за помощью пришлось обратиться к фомке. И этот этап пройден.
Повторили все те немногие операции с рычагом противоположной стороны автомобиля. Теперь извлекаем старое и ненужное. Так как сайлентблоки «приговорены», просто выбиваем их, использовав подходящий инструмент вместе с молотком, не заботясь об их сохранности.
Извлекаем из упаковки новые блестящие сайлентблоки и – прямиком на пресс. Для запрессовки горизонтально установленного сайлентблока понадобятся специальные оправки подходящего диаметра. Если нет оправок, подойдут металлические втулки, опять же подходящего диаметра. Одну необходимо подставить под рычаг, и она должны быть по диаметру больше наружной обоймы сайлентблока, это опорная оправка. Вторая – такого же диаметра, как наружная обойма, так как усилие от пресса прикладывать допускается только к ней.
И не забываем смазывать наружную обойму! Вы же не хотите потом возиться с болгаркой?
При запрессовке следим за тем, чтобы сайлентблок не перекосился. Запрессовываем до момента, когда торцы внутренней втулки будут расположены симметрично относительно торцов проушины рычага.
Переходим к вертикально устанавливаемому сайлентблоку, он расположен в задней части рычага. Выполняем все те же операции, только с одной оговоркой: на резиновой части «сайлента» нанесена метка, которую необходимо совместить с меткой на рычаге. Это важный момент, несоблюдение которого может привести к скорейшему выходу из строя недавно установленной «резинки».
Задний сайлентблок устанавливается в проушину рычага тоже симметрично. Однако напомню, что если соберетесь самостоятельно заменить сайлентблоки на своей машине, то сначала изучите руководство по ремонту. Иногда конструкторы предусматривают и асимметричную установку сайлентблоков.
После запрессовки сайлентблоков во второй рычаг монтируем их обратно на автомобиль. Процесс установки рычага выполняется в последовательности, обратной снятию, и особых замечаний именно в нашем случае не предусматривает. Единственный совет: окончательно дотянуть элементы крепления рычага к подрамнику необходимо на нагруженной подвеске, когда автомобиль снят с подъемника и стоит на земле.
