Снятие и установка АКПП: основные этапы
За повышенный комфорт езды владельцам автомобилей с автоматической коробкой передач приходится «платить» не особо высокой надёжностью трансмиссии. Безусловно, современные АКПП стали намного надёжнее своих предшественниц, однако даже они не могут сравниться в этом плане с механикой. Несмотря на сложность ремонта, многие владельцы автомата предпочитают чинить его лично, просто игнорируя обращение к профессионалам. Если конкретно вы приняли решение примкнуть к числу таких автомобилистов, настоятельно рекомендуем ознакомиться с приведённой сегодня статьёй. Прочитав представленный ниже материал, каждый желающий сможет понять базис ремонта коробки «автомат», а именно – процедуру снятия и установки АКПП на транспортное средство.
Подготовка к ремонту
Решившись на собственноручный ремонт АКПП, главное – грамотно подойти к процессу ремонтных работ. Немаловажную роль в этом играют знания, которые требуются не только для снятия, переборки, установки коробки, но и для подготовки к проведению данных операций. К слову, базовые подготовительные меры при ремонте АКПП включают:
Итак, для начала обратим внимание на необходимое для ремонта оборудование. Минимум инструментария, а именно то, без чего просто не обойтись, включает в себя:
Не лишним будет найти на просторах всемирной паутины или же в технической литературе ремонтное пособие для ремонтируемой коробки передач. Подобный подход не только упростит проведение ремонта, но и в разы ускорит его течение. Если ранее с АКПП вы не сталкивались, то без специальных пособий разбирать механизм вовсе не рекомендуется.
Снятие коробки
Итак, в первую очередь, рассмотрим порядок снятия АКПП с автомобиля. В типовом варианте процедура осуществляется следующим образом:
Совет! При снятии АКПП с автомобиля заручитесь помощью двух-трёх помощников, один из которых должен поддерживать гидротрансформатор, а другие — непосредственно коробку.
Разборка АКПП
Разборка и сборка автоматических коробок передач – процедуры, намного более сложные, нежели их снятие или обратная установка, поэтому к данным этапам ремонтных работ важно подходить с наибольшей ответственностью. Рассматривать детально разборку автомата не будем, ибо на это не хватит и целой книги, что связано с огромным количеством имеющихся видов механизма. Однако общие рекомендации о том, как проводится переборка АКПП, дадим обязательно.
Среди наиболее важных аспектов разборки и снятия автоматической коробки передач наш ресурс выделяет следующую пятёрку:
То есть, при разборке и сборке автомата достаточно действовать аккуратно и знать то, что делаешь. Такой подход, однозначно, позволит осуществить ремонт АКПП собственноручно и максимально эффективно.
Установка коробки
Допустим, коробка была успешно снята и отремонтирована. Что требуется дальше? Естественно, установить узел обратно на автомобиль. Грамотная установка АКПП проводится так:
Отметим, что после проведения ремонта АКПП её требуется обкатать. Запомните одно простое правило – чем глобальней был ремонт коробки, тем дольше её не следует сильно нагружать. Зачастую хватает обкатки в период 1-2 недель.
Пожалуй, на этом наиболее важная информация по рассматриваемым сегодня вопросам подошла к концу. Надеемся, представленный выше материал был для вас полезен. Удачи в ремонте и эксплуатации авто!
Как снять и установить АКПП
Снятие и установка АКПП – дело сложное. Существует много нюансов, на которые нужно обращать внимание, если вы впервые извлекаете автомат с машины. Поэтому, если у вас нет рядом друга опытного механика, а сами вы слабы и мало что знаете об устройстве коробок передач, то лучше отдать автомат на ремонт в сервис-центр.
Ну а для тех, кто знаком с конструкцией АКПП, инструкция данная ниже, будет хорошим подспорьем в работе. Перед тем, как снимать автомат, проведите компьютерное диагностирование. Возможно вам не понадобится полностью снимать автомат, а только удалить старый гидроблок и поставить новый, или заменить на нем соленоиды.
Напишите в комментариях, делал ли вы снятие коробки с машины самостоятельно?
Процесс подготовки к снятию АКПП
Для снятия трансмиссии вам нужно подготовиться. Приобретите необходимые материалы и инструменты. Вам понадобится широкая площадь, чтобы движения не были скованны. Автомобиль лучше всего загнать на яму или эстакаду. Отличным вариантом будет наличие подъемника. Подняв транспортное средство, вы получите свободный доступ ко всем элементам АКПП, соединяющим ее с двигателем и электронной системой машины.
Обязательно возьмите с собой напарника для снятия АКПП. Потому что автоматы весят от 70 до 90 килограмм. Одному не справиться с такой коробкой. Тем более при снятии автоматической коробки передач, обязательно нужно, чтобы кто-нибудь удерживал гидротрансформатор.
Я опишу только общее снятие АКПП с машины. Конструкции автоматов разные, поэтому подчерпните информацию о расположении нужных узлов для демонтажа в книге по эксплуатации коробки.
Внимание! АКПП не терпит небрежного отношения к ней. Например, если при снятии АКПП вы забудете удержать гидротрансформатор, и он упадет с вала, то стоимость ремонта повысится в несколько раз.
Напишите в комментариях, как приготавливались к снятию АКПП, когда делали это впервые?
Необходимые материалы
Чтобы снятие и установка АКПП прошла без лишней беготни, все материалы и инструменты, которые понадобятся, покупайте сразу и держите рядом.
Материалы и инструменты необходимые для снятия и установки АКПП:
А также потребуются те материалы, которые будут использованы в ходе ремонта АКПП, то есть для того, ради чего вы проводите снятие. Вам придется снимать коробку на некоторых моделях АКПП, если захотите менять фильтрующее устройство.
Например, автоматы Mitsubishi Lancer 9 не имеют фильтра под поддоном. Он находится внутри коробки. Чтобы попасть внутрь надо разобрать автомат. А, чтобы разобрать АКПП, вам придется снять ее с машины.
После того, как инструменты будут подготовлены, можете приступать к разборке автомата.
Как снять АКПП
Теперь я опишу, как снять АКПП. Снятие автомата состоит из нескольких этапов. Это подготовка и сама процедура. К подготовке снятия относятся: слив масла, осмотр на соединения электрических кабелей с коробкой и отключение их от разъемов, а также отделение от мотора транспортного средства.
Внимание! Я советую слить масло перед началом снятия автомата, хотя в интернете вы найдете много информации о том, что можно и не сливать смазывающее средство. А так слив масло, вы не испачкаете ни себя, ни напарника, когда будете откручивать шланги с патрубков радиатора.
Базовые моменты демонтажа АКПП
Итак, начнем снятие коробки:
Почему я советую сделать эти вещи – коробка станет немного легче. Да и вам удобней будет снимать ее. Если вы будете разбирать коробку, то вам все-равно придется снимать гидроплиту. Крышку поддона можете вернуть обратно, чтобы удобней было крепить удерживающий механизм.
Все работы проводите в перчатках. Снимайте комплектующие аккуратно, чтобы не повредить их.
Порядок действий при снятии АКПП
Теперь шаги процедуры демонтажа:
Если все откручено и готово к снятию, то можете приступать к процедуре. Сама процедура снятия сложная, поэтому будьте внимательны, чтобы не повредить мягкие детали.
Как снять гидротрансформатор
Сложность заключается в том, что многие не знают, как снять гидротрансформатор с машины вместе с АКПП. Дело в том, что болты крепления с мотором находятся в разных частях устройства. Все зависит от конструкции устройства.
Если вы не нашли в окне корпуса АКПП, то возможно болты крепления с мембраной мотора находятся в лючке в картере. В других устройствах придется снимать стартер, чтобы добраться до болтов ГДТ.
Внимание! Дайте наклон АКПП такой, чтобы гидротрансформатор не соскользнул со шлица первичного вала.
Перед тем, как начнете процедуру снятия АКПП еще раз внимательно осмотрите все ли отсоединено, чтобы потом не получить сюрприз от разорванных проводов, оторванных патрубков и других неприятных моментов.
ГДТ после монтажа должен исправно работать. Это важная часть всей коробки.
Каждую часть АКПП во время разборки прочищайте сжатым воздухом, керосином или карбоклинером. Не забывайте помечать детали, которые вытащили. Это избавит вас от лишних проблем во время сборки автомата, когда вы не сможете вспомнить откуда взялась одна из деталей.
Установка коробки
Перед установкой автоматической коробки передач, вы должны промыть все комплектующие от нагара, старого масла, стружки и металлической пыли. Таким образом вы избавитесь от дополнительного ремонта на 100000 километров как минимум. Да и масло будет чистое и быстро не загрязниться.
Не забудьте заправить гидротрансформатор маслом перед монтажом его на первичный вал. Делайте эту процедуру в горизонтальном положении коробки. Крутите ГДТ до тех пор, пока он не сядет плотно на вал. Так как при недостаточной посадке может выйти из строя шестерня насосного колеса.
Основные моменты
Установку автоматической коробки передач также лучше отдать на работу опытному механику или хотя бы знающему человеку. Однако, если вы хоть раз делали монтаж АКПП, то вы примерно знаете, какова эта процедура.
Внимание! Перед монтажом не забудьте зачистить все внутренние отверстия автоматической коробки передач. Любая ржавчина или нарост приведет к отслоению его частичек и быстро забьет фильтрующее устройство, масло. А это чревато перегревами, повторением процедуры разборки автомата и зачистки.
Поэтому, если вы взялись повторить ее, то вот вам моя инструкция.
После данных процедур можно стыковать АКПП с двигателем.
Порядок действий по установке
Установка же коробки автомат делается следующим образом:
Как крепится акпп к кузову
Зачастую специалистами и любителями, которые имеют опыт работы с механической коробкой передач, не учитываются некоторые особенности АКПП, в результате чего в процессе снятия и установки совершаются достаточно досадные ошибки.
Благодаря неграмотному демонтажу увеличивается объем работы специалистов по ремонту и, соответственно, сама стоимость ремонта. Нарушения технологий установки коробки, которая уже была отремонтирована, зачастую могут перечеркнуть результаты работы по ее восстановлению, причем клиенты, которые недостаточно осведомлены в этом деле, склонны в подобных ситуациях, предъявлять необоснованные требования и претензии к ремонтникам.
А ведь установка и снятие АКПП не представляет большой проблемы и с этим вполне может справиться как автомеханик, так и опытный автолюбитель. Можно избежать также неприятностей, если вдумчиво и ответственно подойти к этому делу.
Чаще всего снятие АКПП сходно с демонтажем АКПП, однако необходимо учесть некоторые нюансы, которые обусловлены конструкциями автоматических агрегатов и их особенностями:
Итак, теперь вы получили из ремонта чистую восстановленную коробку. Если для вас ценно ваше время, денежные средства и труд специалистов, не пожалейте силы на очистку магистрали и радиатора в системе охлаждения масла. Очистка должна выполняться при соблюдении строжайших мер противопожарной безопасности.
Если вы сделали это легко, то значит, что все сделано правильно. Двигаемся дальше:
Во время первой недели эксплуатации каждый день необходимо проверять отсутствие наружной течи и контролировать уровень масла.
Необходимо также постараться делать контрольные замеры примерно по разу в неделю и в дальнейших эксплуатациях регулярно выполнять эту процедуру.
Установка АКПП своими руками
Нас часто спрашивают, как производится установка АКПП самостоятельно. Ответ на этот вопрос довольно сложен, так как сложный механизм строения этого узла практически невозможно рассказать «на пальцах». И даже отыскав установку коробки автомат картинки разобраться в них сможет только техник. Однако если вы все же решились испытать судьбу и провести установку АКПП самостоятельно, то вот вам короткая инструкция.
Как установить АКПП на автомобиль своими руками?
1. Для установки АКП необходимо, чтобы 2-х центровочных штифта на картере мотора или коробки были на местах. Иначе установку начинать нельзя.
2. При замене АКПП обратите внимание, чтобы биение маховика мотора не превышало параметра 0,15 мм
3. Далее следует прочистить радиатор охлаждения с помощью бензина. Во время замены АКПП важно сделать это в обоих направлениях, пока бензин не станет выливаться чистым и без посторонних примесей. После этого радиатор продувается сжатым воздухом.
4. Точно также промыть бензином гидротрансформатор, после чего залить красный ATF. Марку масла подскажет сам завод-изготовитель. Для этого в ходе установки АКПП своими руками обратитесь к мануалу.
5. ГДК ставится в коробку при помощи шлицев и насосного привода. Важно осуществлять установку в горизонтальной плоскости не применяя силы, а плавно накручивая.
6. Коробка должна плотно сходиться с корпусом мотора без помощи болтов. Болты заворачиваются только после того, как АКП идеально состыковалась с двигателем.
7. Через любое из отверстий проследите, чтобы ГДК вращалось легко и плавно.
8. После этого соедините все остальные штатные трубки, приводы и электроразъемы – установка АКПП своими руками завершена.
Снятие / установка АКПП
с 01 до 31 декабря 2021г.
скидка действует на ремонтные работы: снятие/установка АКПП, при условии комплексного ремонта у нас
Снятие АКПП ZF6HP19
Ну вот и пришло время решать что делать с АКПП.

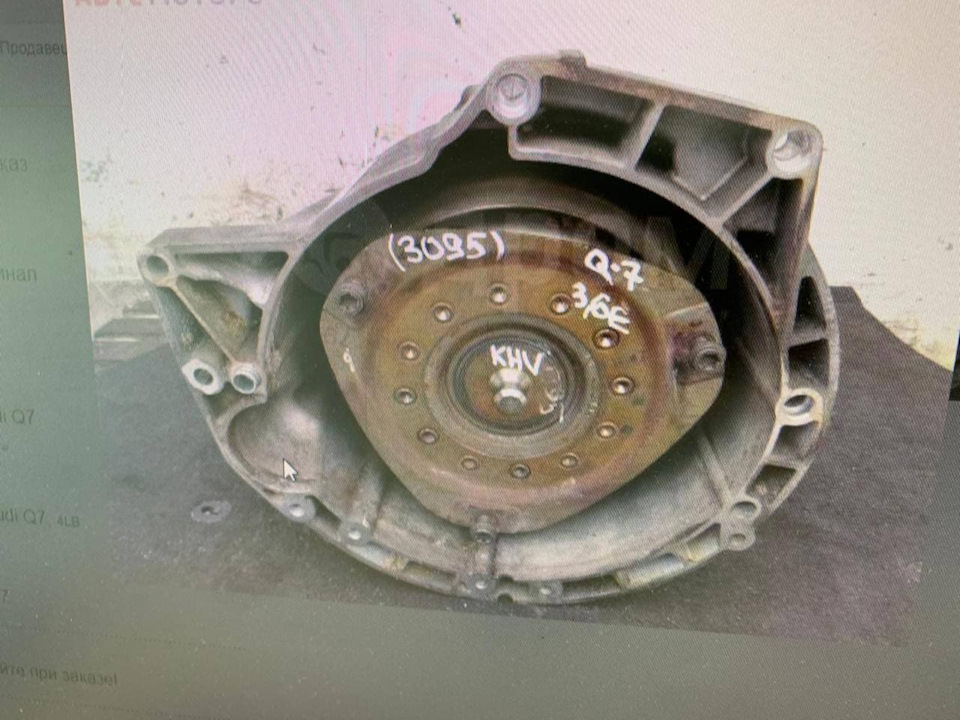

У меня ведь ZF, это немецкое, это надежное думал я, а цены кусались, тем более было много версий этих коробок и именно на мой автомобиль была одна АКПП за 70т.р. под заказ, вот так.
AISIN которые мне конечно не подходят начинались от 13т.р. Замена коробки отпадала сама собой, таких средств у меня нет, с маслом и заменой выходило под все 100т.р. а это болшие для меня деньги, вариант их немного отбить был продажей или разбором неисправной коробки.
Начал искать ремонты, ценник тот же от 70-80т.р. под ключ если снимать/ставить и ремонтировать.
Просто снять тоже денег стоит, заряжали от 10-15т.р. только за снятие, без установки. Эээх печаль.
В голову пришла дурная идея почему бы не снять и отремонтировать самому. Друг Вадим из Чайковского делает же, всегда говорил что это легко, есть нюансы, людям страшно, но на самом деле ничего особенного.
Начались прикидки сумм по запчастям, где снимать и как. Нашелся через друзей бокс, очень хороший. За символическую сумму разрешили ремонтироваться с вечера до утра, за собой оставить порядок.
Как я не гуглил не мог найти порядок снятия акпп, ничего нет. Даже ELSA скачал, может я плохо искал, но там только на немецком и только механика ахаха. Других подобных случаев снятия я нигде не нашел, кроме как «отдал в ремонт туда то туда то». Помогали фото акпп и расположение болтов, ну ладно будем действовать сами. Так и сделали.
Некоторые действия мог забыть/упустить, и не написать, делал летом 2020г.

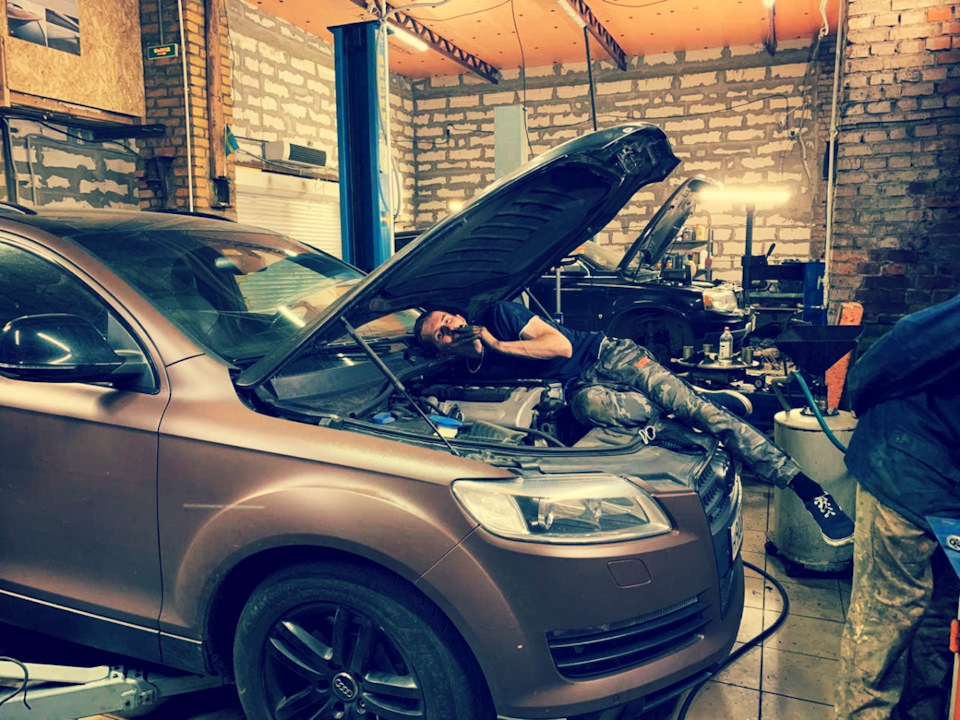

Закатываю автомобиль, откручиваю водительское сидение 12 гранной звездой, она еще понадобится для откручивания карданов, готовлюсь отцепить акб перед снятием акпп.
Подоспела к ночи моя компания Роман (кореш) и Влад (муж систр).
Сливаем масло.
Принялись за работу, Влад занялся откручиванием болтов АКПП, я стартером и гидротрансформатором, Роман всё остальное.

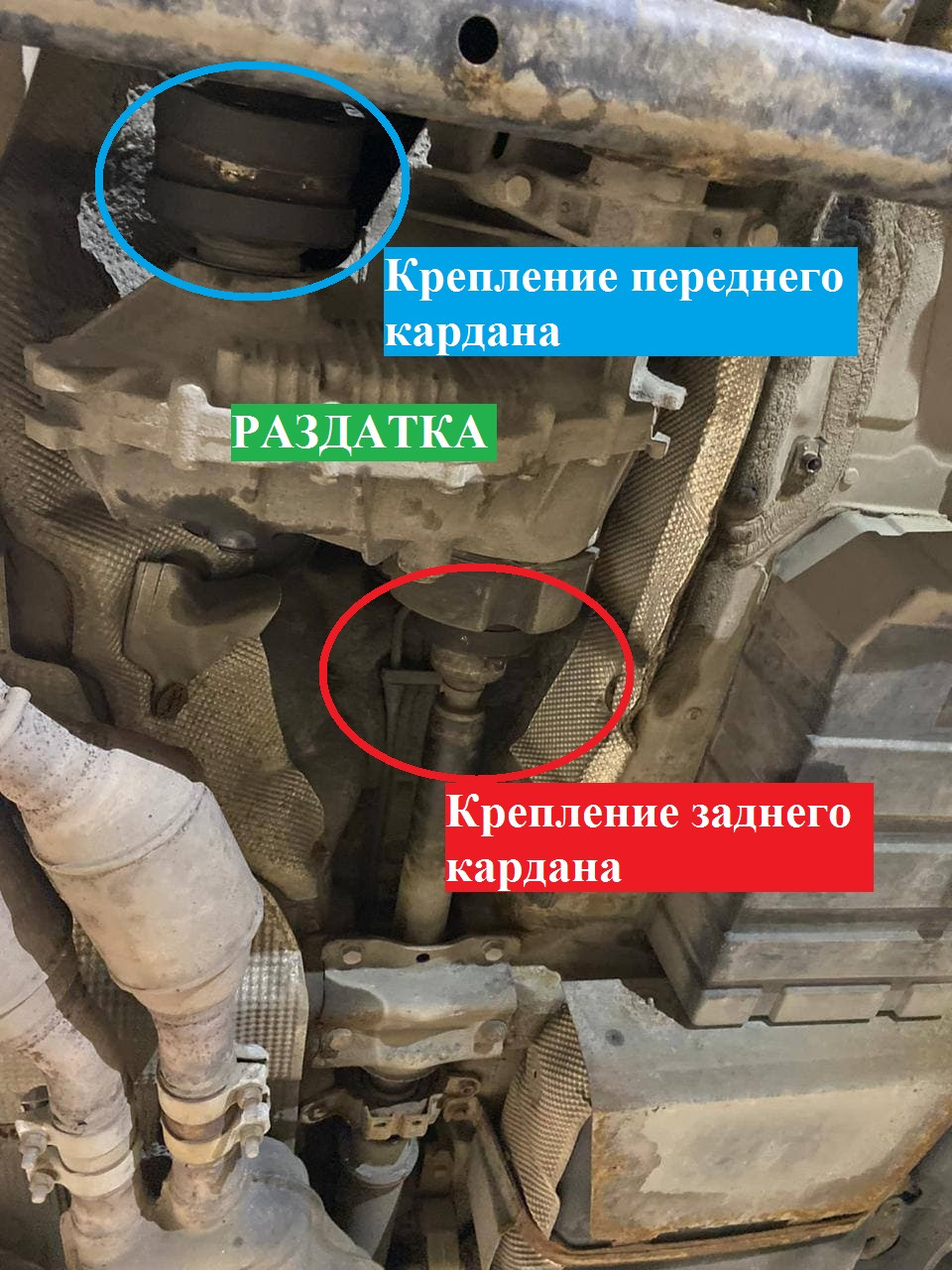

По ходу движения автомобиля слева рычажок с тросом управления акпп, он просто отстегивается, также две трубки системы охлаждения. Важно помнить в каком порядке они стоят. Всё это снимаем.
Также отгибали передний правый локер для доступа к стартеру и некоторым болтам, ну и само собой защиту тоже сняли.
Фото штекера акпп нет, он находится справой стороны, снимается не очень просто, но снимается, с ним надо аккуратнее, он пластиковый.
АКПП крепится сайлентблоком к балке, мы решили целиком снимать с балкой, так проще держать коробку, а на месте если понадобиться просто открутить.

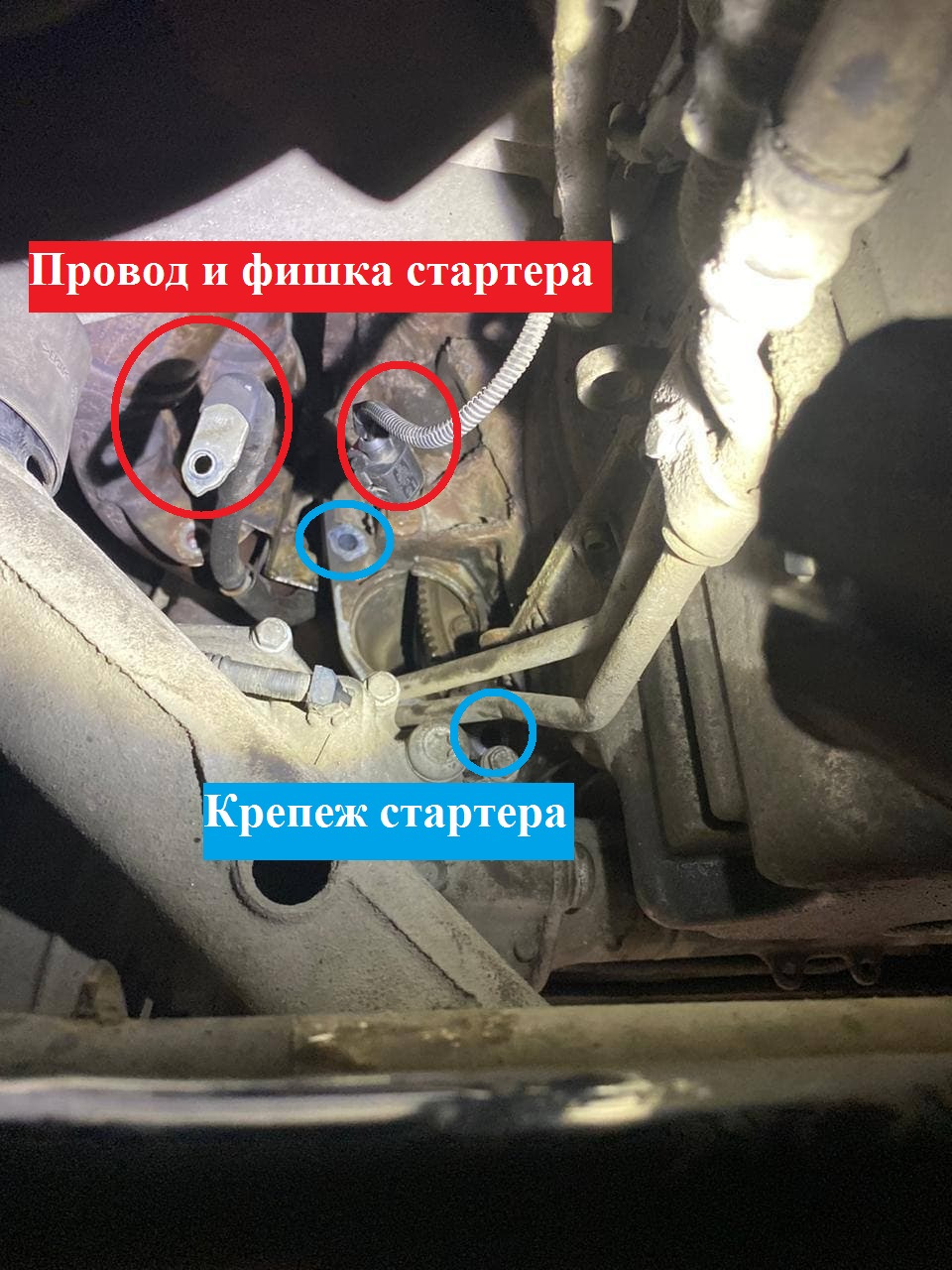

Стартер снять тоже просто, я приложу фото когда он уже снят. Снимается термочехол, на нем фишка и клема я так понял масса.
Стартер держится на двух болтах, там вообще сложное место рядом с выхлопом, выхлоп мы не трогали. Там есть сильно изогнутый кронштейн от кузова, к нему крепится выхлоп и коробка и шланг я так понял системы охлаждения, с ним пришлось повозиться.
Дальше я встал в тупик, потому что окно есть, а головка не залезает, не хватает ширины окна. Пришлось вызванивать друга Вадима, он подсказал что там вставка, а мы ее просто не видели, она была грязная похожа на кусок коробки, на самом деле это резина, и она просто достается рукой и никак не крепится.

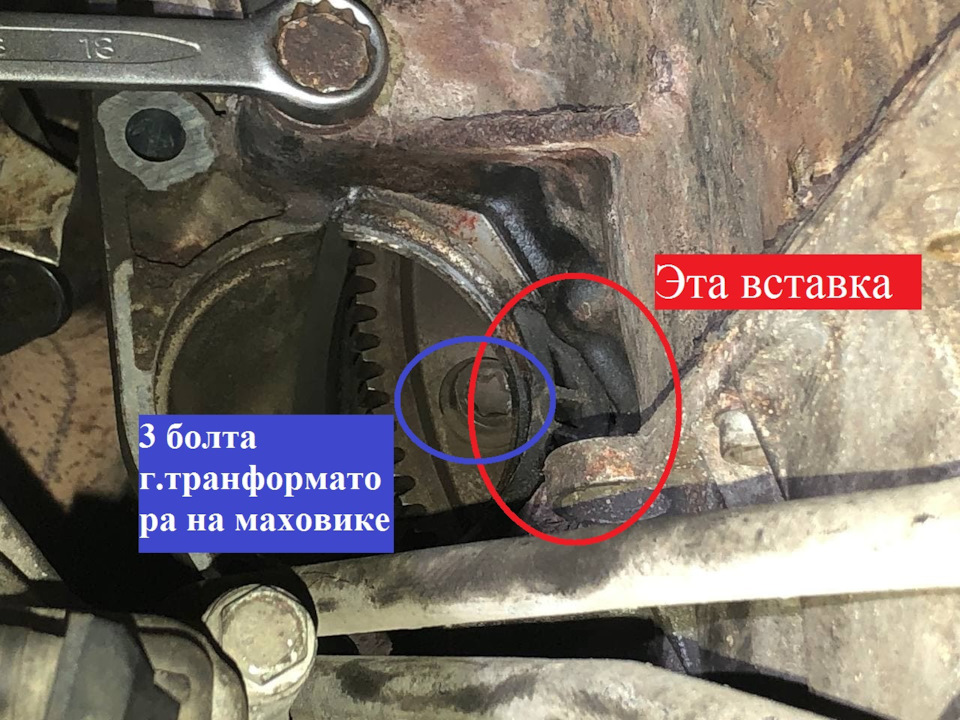

Далее откручиваем 3 болта гидротрансформатора, при этом надо прокручивать маховик за шкив коленвала в сторону работы двигателя, делается это вроде ключем 32 или 36. Так откручиваются все три болта, и нащупав трансформатор можно его просто отодвинуть рукой в сторону акпп.
Верхний болт крепления акпп не так просто открутить, снизу не подберешься, приходится изворачиваться сверху, лежа на двигателе. Романтика прям. Эксперт в этом деле стал Влад, он смог открутить его, а места там мало, и редко какой инструмент пролезет.
Грубо говоря коробка крепится вкруг, в первую ночь мы ее не сняли, мы сняли во вторую, потому что не обнаружили последний сверху слева болт, были уставшие и пора было на работу.
Снизу соединения акпп и двс три резиновых затычки, их вынимаем откручиваем 3 маленьких болтика. Остальные болты все на 18, местами выручал ключ-трещетка на 18, полезная вещь.
Как никак делали в первый раз, механики мы не настолько чтобы взять и снять, как оказалось упустили один болт. Под утро были уставшие и плохо соображали. Следующей ночью мы за полчаса сняли акпп, и я начал ее разбирать, об этом напишу чуть позже.
Наступало утро, закрепили акпп на балке и на пару болтов к двигателю, подвязали кардан и выкатили автомобиль на улицу. Выталкивать этого здоровяка то еще удовольствие, места для заезда мало, приходилось разворачиваться много раз. Больше пугало как его затолкать обратно во вторую ночь.
Чуть позже отдельно опишу вскрытие и ремонт коробки, возможно что-то забыл тут указать, если есть вопросы спрашивайте, я отвечу.
