Как крепить груз в газели

Способы и средства закрепления груза

При перевозке грузов необходимо соблюдать ряд правил. От добросовестности и профессионализма грузоперевозчиков зависит не только сохранность перевозимых предметов, но и жизни участников дорожного движения. Чтобы обезопасить самих себя и других, следует выполнять правила крепления груза в кузове грузового автомобиля.

Способы и средства закрепления груза

Груз в грузовом автомобиле закрепляют несколькими способами. В список возможных вспомогательных средств входят:

Какой способ увязки и средство крепления использовать, напрямую зависит от того, что перевозится. Требования к креплениям, которые используются для перевозки, предъявляются самые строгие.

Крепление груза стяжными ремнями (рэтчетами)

Такой вид крепления применяется в основном в автомобильных и контейнерных перевозках. Удобство, легкость в эксплуатации и надежность дают стяжными ремням преимущество перед другими способами крепления груза в кузове автомобиля. Предпочтение часто отдают именно им.

Рэтчеты представлены на рынке в широком ассортименте. Отдельные экземпляры различаются по типу и характеристикам. Поэтому трос необходимо выбирать исходя из потребностей и обращая внимание на производителя и материал изготовления.

Крепежный ремень состоит из:

Наиболее известные способы крепления ремнями: крепление снизу и диагональное. При использовании такой системы в расчет берутся:

Необходимо помнить, что перевозимые предметы при креплении ремнями снизу должны располагаться в кузове равномерно.

Крепление груза деревянными распорками

Один из самых распространенных способов, который получил популярность благодаря своей надежности и дешевизне. Суть способа заключается в том, что распорки прибиваются к платформе кузова по периметру груза, предотвращая его перемещение. Если такая возможность отсутствует, то в кузове автомобиля размещаются поддоны паллеты, европаллеты, и за счет них обеспечивается фиксация груза. В качестве дополнительных фиксирующих элементов для надежности используются распорные планки.

Использование распорных планок

Распорные планки крепятся к стенкам кузова, что позволяет обеспечить неподвижность перевозимого в кузове во время транспортировки.

Такой способ чаще всего используется совместно с деревянными распорками или со стяжными ремнями. Это зависит от условий перевозки. Распорки применяются для дополнительной фиксации.

Крепление груза с помощью воздушных пакетов

Это один из новейших способов транспортировки, который используется при перевозке опасных и хрупких грузов. Благодаря простоте, быстроте и экономичности он завоевывает все большую популярность в области перевозок. Суть метода заключается в том, что между контейнерами или блоками размещаются специальные мешки в сдутом состоянии. Потом их наполняют воздухом, за счет чего происходит фиксация транспортируемых предметов в кузове. Мешки выполнены из эластичных и прочных материалов, поэтому такой метод отвечает не только всем правилам безопасного размещения, но и имеет ряд преимуществ:

Правила размещения и крепления грузов на открытых платформах бортовых автомобилей и автопоездов

При транспортировке на открытых платформах должны учитываться следующие моменты:

Размещать и закреплять груз следует так, чтобы не допустить его перемещение по платформе. Используются такие технологии, как закрепление ремнями, тросами, деревянными брусками, матами, надувными мешками и многим другим. При этом при фиксации нельзя использовать крепежные скобы для крепления груза, гвозди или другие способы, которые могут повредить транспортное средство. Расстояние между предметами и боковым бортом кузова должно быть не менее 15-50 сантиметров.

Чтобы обезопасить себя и других участников дорожного движения, необходимо качественно закреплять груз в кузове. Созданы технологии, которые делают перевозку безопасной, но выбирать способ крепления необходимо в соответствии с особенностями транспортировки.

Процесс крепления груза представлен в видео материале:

Источник

Для грузовых ремней зацепы…

Бывают грузы, кот. необходимо крепить (фиксировать) стяжными ремнями. Так вот и хотелось бы повести диалог поэтому поводу.
Было, до того как установил тот тент кот.сейчас, цеплял за грузовую платформу с одной и с другой стороны пропуская ремень под тентом. Но ёлки-палки, борта прогибало только в путь. Замок-трещётка тер и стирал, и так хлипкую заводскую краску кузова.
Естественно у меня стал возникать вопрос:»что можно сделать чтобы этого не было?». Д и еще с небольшими денежными затратами и без потерь (и так маленького) грузового пространства.
Например: на предыдущем авто (Пежо партнер) с завода в фургоне присутствуют петли для крепления (увязывания)груза в количестве 6 шт и это на 3 м3.
А ГАЗель грузы поболее, повыше, пошире-перевозят. Но такой штуки как петли для зацепов просто нет! (много что пусть останется на совести инжинеров ГАЗ, упустим).
В фургонной фурнитуре есть такие петли. Позже продемонстрирую вам, как только они у меня появятся.
Что сделал я. Точнее решил попробывать на время так сказать. Чем пользуюсь уже на протяжении 9 месяцев.

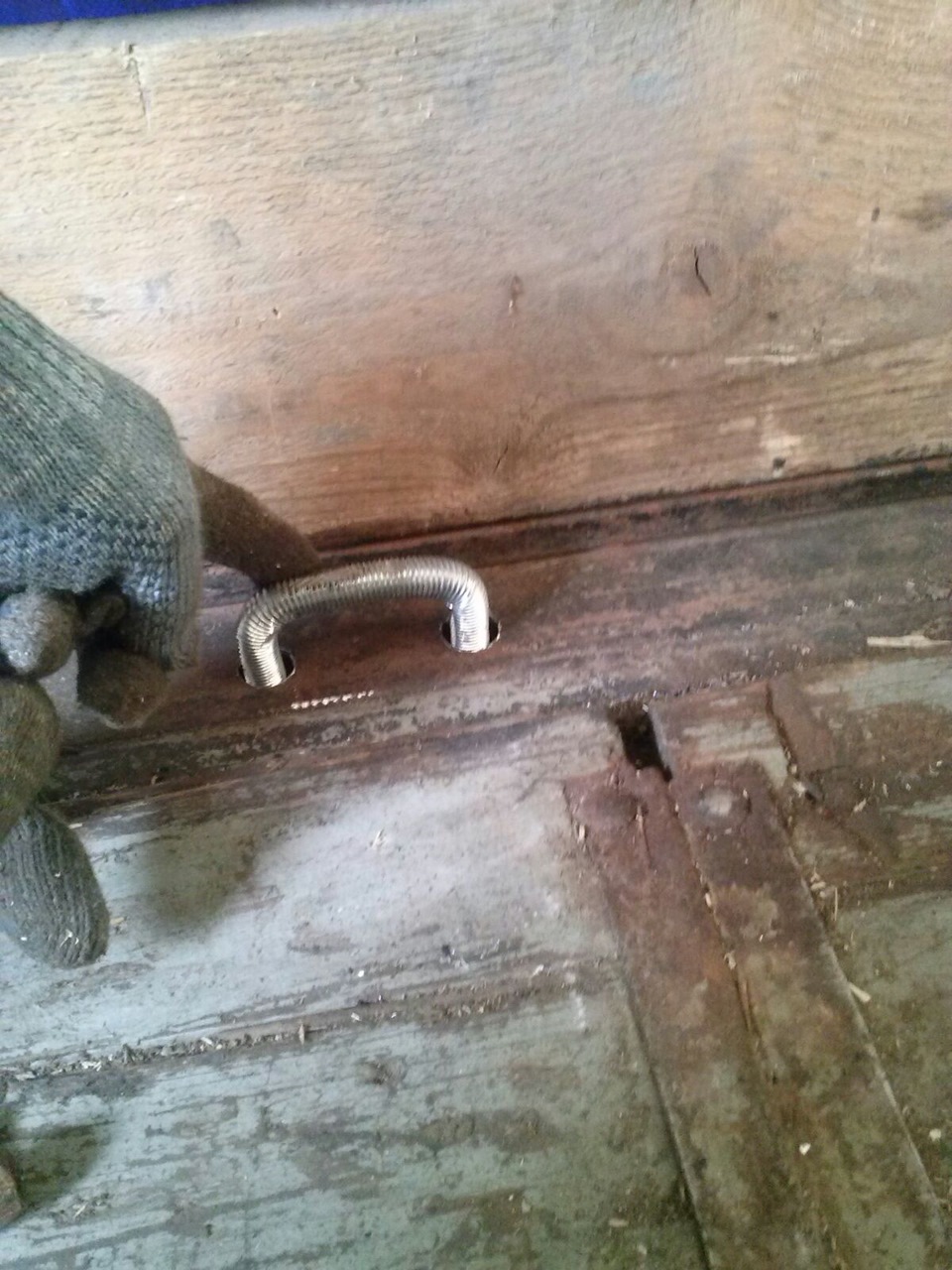

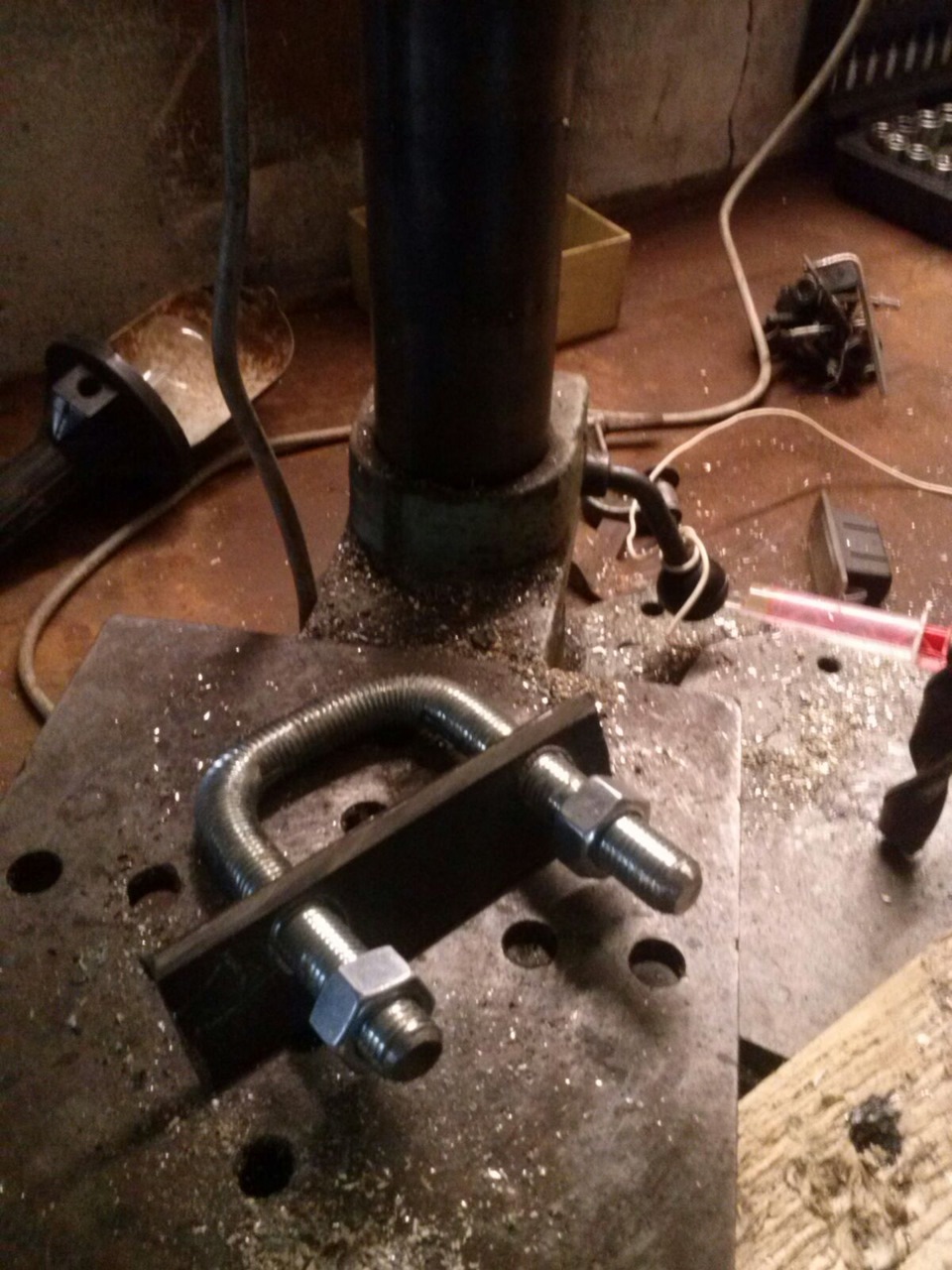

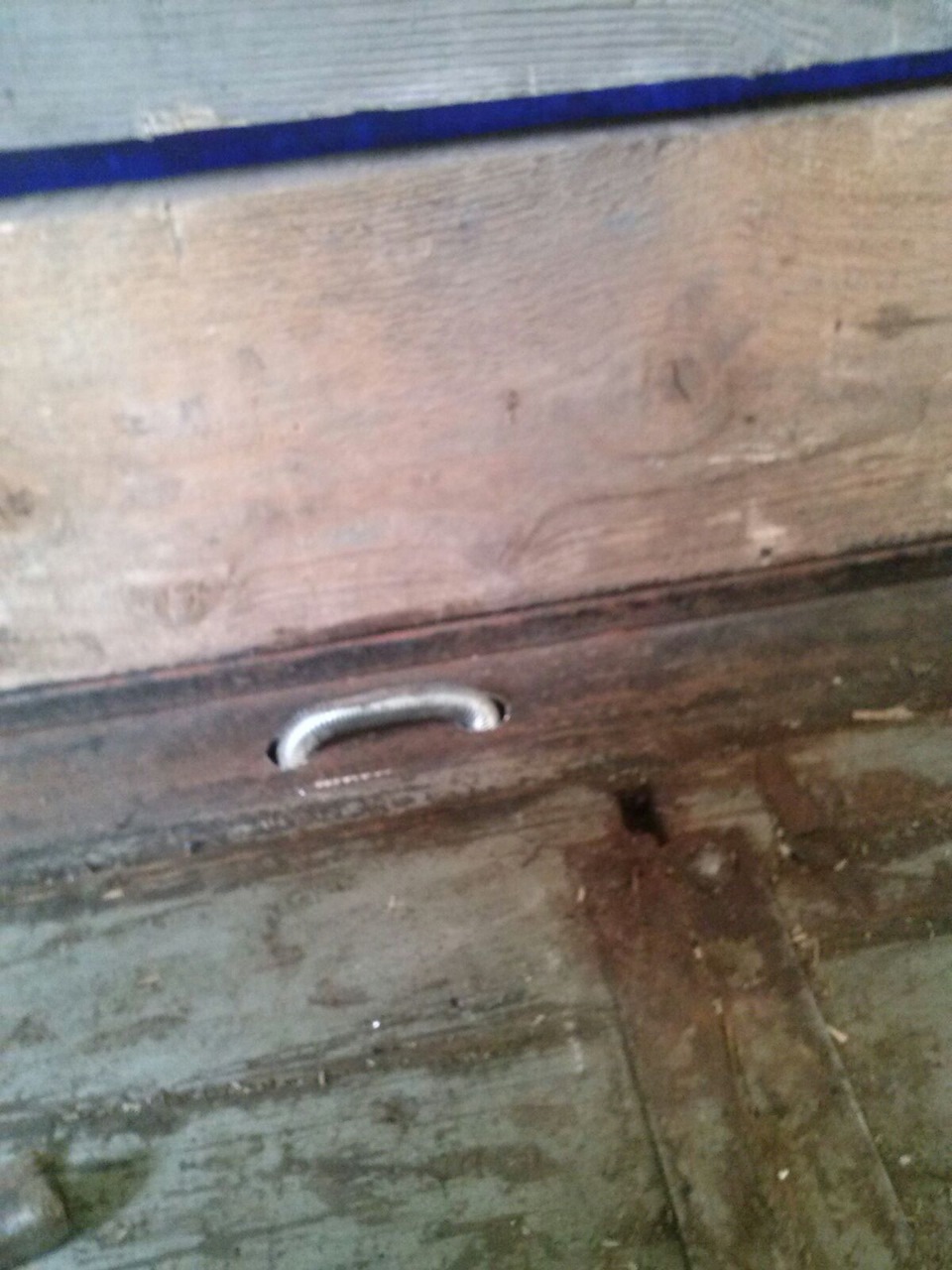

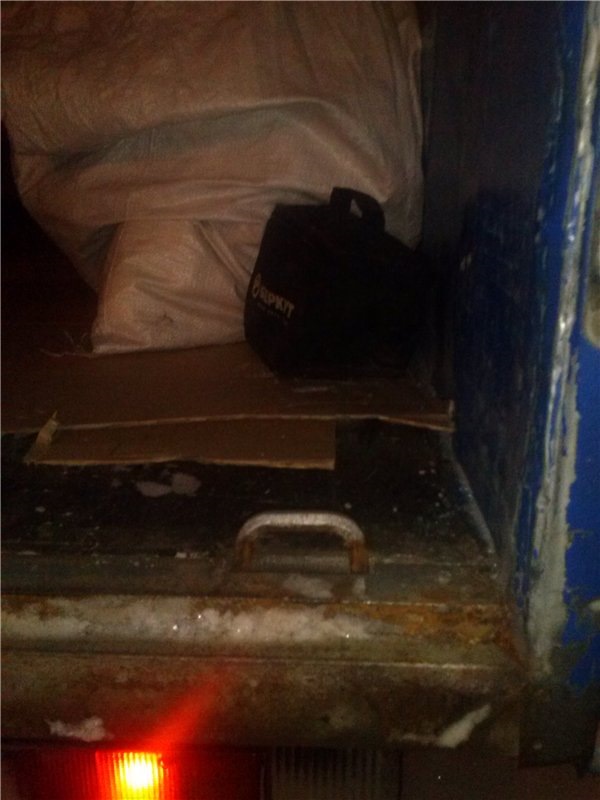

Прикупил в автомагазине 6 хомутов (в сборе) выхлопной системы ВАЗ 093 по моему. Засверлил отверстия в платформе. Воткнул их и законтрил с другой стороны. При ненужности, хомуты эти практически заподлицо с платформой уходят вниз.

А тогда: «Кто за что крепит груз, а точнее ремни за что цепляет?»

Вот такие «замечательные ледышки» стряхнул сегодня с верхней части тента. Оттепель+заморозки делают своё дело! 2 последнии фотки.
Аккуратнее!

Источник

Петля под стяжку груза.

GAZ Gazelle 2012, engine Diesel 2.8 liter., 148 h. p., Rear drive, Manual — DIY

Comments 28

Полезная вещь посмотри ка я сделал

Не понял?Что смотреть?

У тебя только на полу, я в стойках тоже сделал отверстия под крючки

Покажи где.Я один раз зацепил за стойки, примерно метр от пола.Вез «манипуляторную установку».Сдвинулась она у меня и две стойки ушли внутрь кузова.Теперь только к полу креплю.

Полезная вещь. Можно использовать стремянку от маленького камаза, она не большая и толстая. Гнуть не надо. Только не помню, куда она там ставится.

Зачем от Камаза, стремянка от рессор передних, от Газели…Но по стоимости наверное дороже выйдет.

Отличное решение, тоже надо так замутить на синей машине

Я просто рымгайки на 10 www.nordicwind.ru/catalog/37/77/ поставил между стойками

Мешается ведь.Как паллеты толкают?

Не чего не мешаются.
У меня то же обычные рымы стоят вдоль бортов по 3шт.

Фото выложи, потом поговорим о плюсах и минусах.

Источник

Размещение и способы крепления грузов в кузове автотранспортного средства

В настоящее время в РФ отсутствуют нормативно-правовые документы, касающиеся вопросов безопасного размещения и крепления грузов при транспортировке. Действующие в Европе стандарты EN 12195:2010 «Крепление грузов на автотранспортных средствах. Безопасность», EN 12642 «Конструкция кузова коммерческого транспортного средства. Минимальные требования» могут использоваться у нас только в качестве справочного пособия, с целью обеспечения безопасности при перевозке различных грузов. При размещении груза в кузове автомобиля необходимо выполнять ряд требований, некоторые из них приводятся ниже:

Пример схемы распределения груза в двухосном автомобиле

Пример схемы распределения груза в полуприцепе

Пример схемы распределения груза в трёхосном автомобиле

Для того, чтобы груз остался неподвижным, необходимо выполнить следующие требования: сила трения должна быть больше или равна инерционной силе,

т. е. F_r ≥ F_m, NM ≥ F_g · C_xy
Для того, чтобы увеличить силу трения F_r есть два пути:

2. Увеличить силу нормального давления N (без увеличения веса груза F_g). Для этого необходимо дополнительное прижатие груза к платформе. Когда груз ничем не прижат, сила нормального давления N равна весу груза F_g. Когда появляется дополнительная прижимающая сила F_v сила нормального давления равна сумме веса F_g и дополнительной прижимающей силы F_v: N = F_g + F_v
Обеспечение достаточной прижимающей силы и есть основная задача крепления груза прижимом стяжными ремнями (способ увязки поверху). Необходимая прижимающая сила с учётом вертикального угла α установки ремня определится по формуле:

3. Для увеличения силы трения наиболее рациональным является комбинированный способ: применение противоскользящих матов и прижимных ремней одновременно. Такой способ крепления груза позволяет значительно снизить (уменьшить) количество прижимных ремней.

КРЕПЛЕНИЕ ГРУЗА С ПОМОЩЬЮ ПРИЖИМНЫХ РЕМНЕЙ (способ увязки поверху)

КРЕПЛЕНИЕ ГРУЗА СПОСОБОМ УВЯЗКИ ШПРИНГОМ

Закрепление ремня «петлей»
Закрепление ремня «уголками»

Закрепление ремня «европоддоном»

Заккрепление двойным шпрингом

При закреплении ремня «европоддоном»

При креплении груза двойным шпрингом :

Источник

Как крепить груз в кузове автомобиля

В Российской Федерации нет установленных законом правил крепления груза при его перевозке. Из-за этого часто перевозимые предметы портятся, теряются, а в ряде случаев происходят ДТП, в которых могут пострадать люди. Поэтому необходимо знать, как правильно перевозить багаж, а также пользоваться этим на практике.

В России нет правил крепления груза при транспортировке.

Выбор транспортного средства

На выбор транспорта при перевозке товаров влияют следующие факторы:

Грузовой автомобильный транспорт классифицируется по следующим параметрам:

Но для перевозки товаров большее значение имеет классификация по типу кузова:

Бортовой кузов – платформа, которая ограничена с 3 сторон бортами, их можно откинуть или снять. Этот тип грузового автомобиля часто используется при перевозках внутри России. Явным недостатком бортового кузова считается то, что багаж не защищен от атмосферных осадков, солнца и пр. Кроме того, товары могут быть украдены. Преимуществом открытого кузова является удобство выполнения погрузочно-разгрузочных работ. Его часто выбирают для транспортировки строительных материалов.

Бортовой кузов часто используется при транспортировке.

Закрытый тентованный кузов представляет собой боковые борта с приваренными к ним распорками, на которые натянут брезент и т.д. Это один из самых популярных вариантов транспорта для перевозки, поскольку обеспечивается защита от климатических изменений и пр. Кроме того, тентованный кузов не сильно увеличивает массу машины, что не сказывается на грузоподъемности.

Цельнометаллический фургон позволяет перевозить грузы, не требующие специальных условий транспортировки. Преимуществом такого автомобиля является хорошая защита от краж, атмосферных осадков. Однако конструкция из металла уменьшает допустимую грузоподъемность.

Рефрижератор представляет собой фургон, в котором имеется холодильная установка. В таком кузове можно перевозить товары, которым необходим специальный температурный режим. Недостатком рефрижератора считается повышенная стоимость доставки товаров.

Цистерны используются для транспортировки жидких смесей, газов и т.д. Чаще всего они бывают круглого сечения.

Материалы, из которых изготавливаются цистерны, должны быть прочные, устойчивые к агрессивному воздействию.

Правила размещения и крепления грузов на автотранспорте

Фиксация багажа зависит от его массы, вида, заполненности машины, типа кузова. Но существуют общие требования:

Схемы

Погрузка должна осуществляться в соответствии со схемой размещения и фиксации. Этот документ включает в себя:

Основные способы крепления груза в кузове

Крепление должно обеспечить сохранность багажа, неподвижность во время движения или торможения. Существует 3 основных способа, как это сделать:

Притягивание

Этот способ еще называется прижимным. Он основан на увеличении силы трения между грузом и кузовом транспортного средства. Притягивание осуществляется чаще всего при помощи ремней. Для одного груза их используется минимум 2. Если товаров несколько, нужно проверить, располагает ли транспортное средство достаточным количеством точек крепления.

Притягивание осуществляется при помощи ремней или веревок.

Растяжка

Этот способ также предполагает использование ремней, только по другому принципу. Специальные тросы с одной стороны цепляются за груз, а с другой – за настил, как бы разрывая товар на 2 части. При этом действие сил уравновешивается, и багаж не смещается.

При таком способе крепления учитываются вес, длина ремня, сила натяжения, максимальная нагрузка и т.д.

Блокирование

Блокирование представляет собой размещение груза, подручных средств и бортов автомобиля настолько плотно, чтобы они не смещались относительно друг друга. Такой метод обеспечивает неподвижность в горизонтальной плоскости, но не спасает он подпрыгивания.

Дополнительные способы: вспомогательные средства

Помимо основных 3 способов крепления грузов, существуют дополнительные, которые объединяют в себе перечисленные или упрощают их. Кроме того, с развитием транспортной сети придумываются новые устройства, помогающие облегчить процесс транспортировки и сохранить доставляемые товары.

Противоскользящие маты и резиновые коврики

Это рулонные материалы, изготовленные чаще всего из резины. Их укладывают на дно кузова, сверху ставят груз. Резиновое покрытие обеспечивает устойчивость, по нему ящики или тары не катаются, не скользят. Однако такой способ крепления не защищает от опрокидывания, подпрыгивания.

Резиновые коврики укладывают на дно кузова.

Колодки

Это приспособление небольшого размера, которое подкладывается под цилиндрические тары или оборудование на колесах. Колодки помогают предотвратить скатывание груза.

Деревянные распорки

Этот способ достаточно часто используется из-за его простоты или дешевизны. Деревянные распорки (брусья) прибиваются к кузову таким образом, чтобы заблокировать движение груза. Материалы, из которых изготовлены планки, должны быть высокого качества. Не допускается использование сухого дерева, т.к. оно может не выдержать нагрузку тяжеловесных товаров. Установка таких распорок технологически сложная, во многом зависит от самого транспортного средства.

Сетки

Сетками накрывают груз, чтобы они удерживали его. Чаще всего такая фиксация заменяет ремни. Нагрузка распределяется более равномерно, снижается вероятность повредить груз.

Термоусадочная и растягивающаяся пленка

В такую пленку оборачивают багаж, как бы упаковывая его. Этим способом товары фиксируются, не рассыпаются по кузову.

Багаж оборачивают в термоусадочную пленку.

Угловые протекторы

Это специальные приспособления, которые изготавливаются из дерева, пластмассы или металлических сплавов. Они используются при креплении прижимным способом и подкладываются под ремни в углах груза.

Это делается для того, чтобы защитить груз от врезания ремня и продлить срок службы тросов.

Выбор способа крепления груза

Способ крепления выбирается исходя из массы и габаритов перевозимого багажа. Крупногабаритные предметы чаще всего фиксируются ремнями, а деревянные поддоны – блокированием. Наилучшим вариантом будет комбинация из нескольких способов и вспомогательных устройств. Например, крепление ремнями и подкладывание резиновых ковриков.

Как избежать перегруза

Перегруженное транспортное средство может стать причиной штрафа, поломок и даже ДТП. Поэтому необходимо производить расчеты, прежде чем отправляться в дорогу. К багажу обязательно нужно прибавлять массу креплений, сравнивать полученное значение с допустимыми нормами для выбранного транспортного средства.

Возможные факторы риска

Во время движения тары подвергаются воздействию сил инерции. В момент экстренного торможения они могут составлять до 80% от массы предметов. Эти силы действуют на багаж, пытаются сдвинуть его с места. Поэтому он должен быть хорошо закреплен. В момент ускорения или поворота центробежная сила может доходить до 50% от массы контейнеров. В случае, если крепления не предусмотрены, нарушены правила, технологии перевозки, возможно повреждение товаров, их опрокидывание.

Дополнительная информация

Перед отправлением водитель обязан проверять исправность креплений, их надежность. Кроме того, это необходимо делать несколько раз во время переезда из начального пункта в конечный. При обнаружении каких-либо неисправностей водитель не имеет право продолжать движение. Расчет количества креплений, рабочей нагрузки осуществляет по специальным формулам.

Источник
