Небанальная установка фаркопа.

Если кто помнит, в окончание летней статьи о путешествии в Йошку и постигшей бусик печали я высказал намерение сварить на Оку фаркоп — дабы была возможность таскать на жесткой сцепке любую машину любой. Но — сначала период нестояния (который, собственно и не период, а константа в последние годы, просто иногда немного отпускает и получается себя заставить), потом новая работа, которая поначалу не оставляла времени вообще ни на что. Потом начал заниматься бусиком, и на Оку уже не хватало сил… В результате фаркоп ни фига не сварил и в начале мая наступил на те же грабли, о чем в скором времени можно будет прочитать в БЖ бусика. И вот тут, наконец, дело сдвинулось: жареный петух — универсальный и безотказный мотиватор. Задача была весьма творческой, как из за особенностей окушного конструктива, так и по причине отсутствия финансов: в идеале нужно было сделать фаркоп из того, что смогу найти в гараже. И у меня почти получилось, покупать пришлось только прицепной шар. Спасибо моей запасливости: будучи нищебродом, давно уже заимел полезную привычку тащить в гараж любую найденную железку.

С технической точки зрения засада была в том, что за креплениями задней балки в кузове Оки нет никаких силовых элементов. Заводской фаркоп предлагается прикручивать прямо к полу багажника — то есть просто 0.8мм жестяному листу. Понятное дело, что ничего тяжелее садовой тачки на такой фаркоп не повесишь, так что пришлось от души помахать сварочным пистолетом.

Первым делом залез в яму и расчистил оперативное пространство: вооружившись шпателем, пропановой горелкой и сварочной курткой (чтобы не пожечь руки падающими сверху ошметками горящей резины), ободрал мастику в местах будущих работ. После чего, как это часто бывает, их объем вырос вдвое:

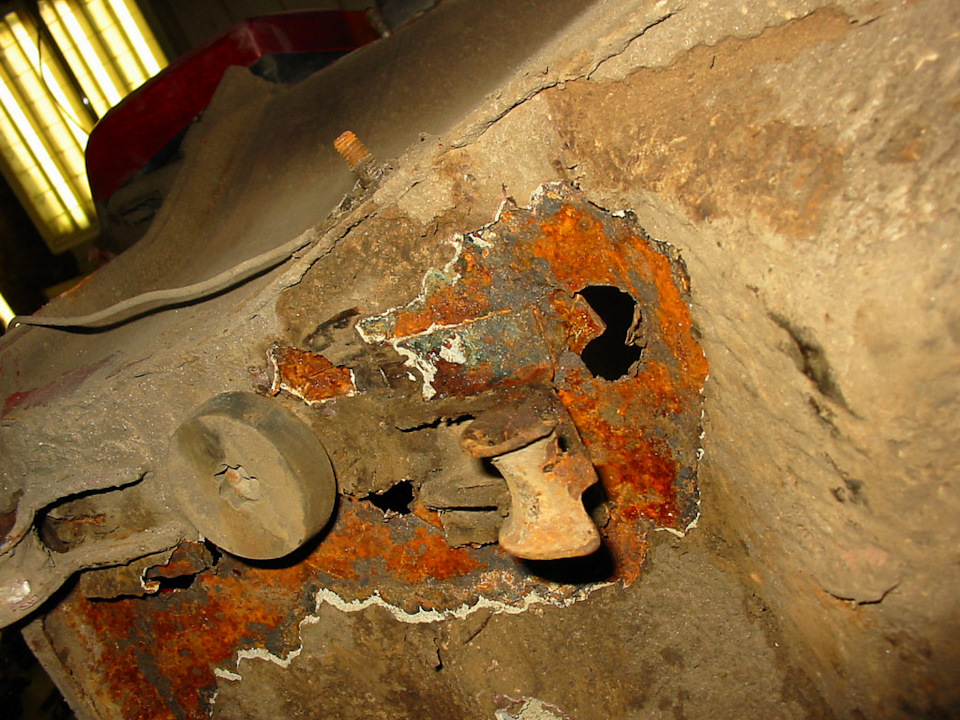

Вода пробралась под мастику. К сожалению, избежать таких нежданчиков практически не возможно: коррозионный процесс до самого последнего момента никак себя не проявляет ни изнутри, ни снаружи. При этом железо У Оки на редкость дерьмовое: если не уследишь, дырки прорастают мгновенно.

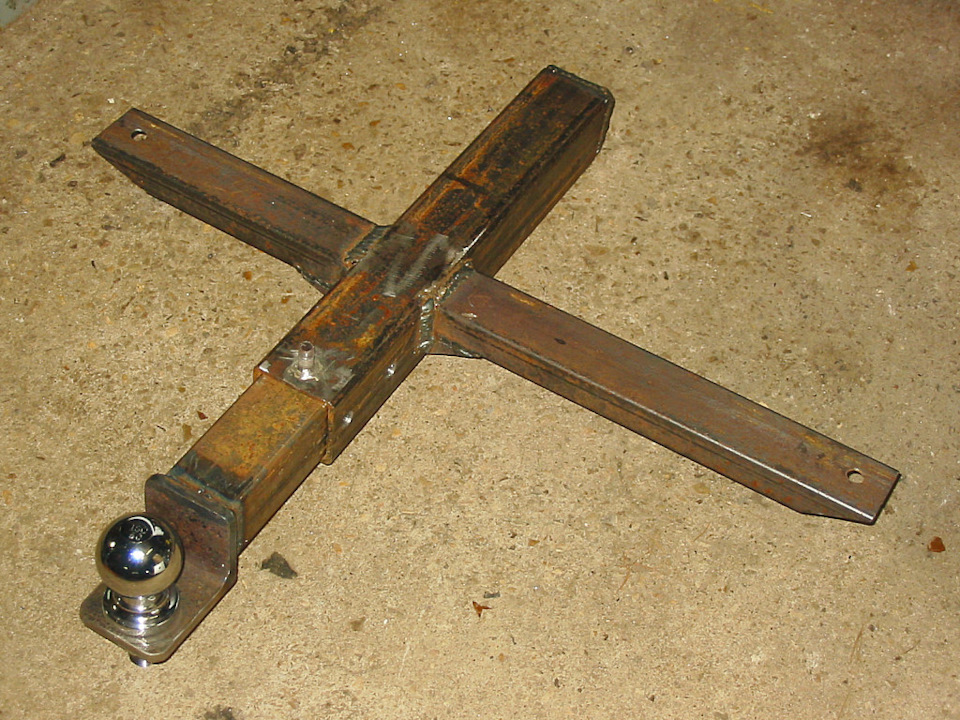

Фаркоп решил ваять по американской схеме «под квадрат». Так он, во-первых, получается съемным и не вызывает нездорового интереса гаишников. А во-вторых, путем переворота вставки можно регулировать высоту шара и получать варианты под жесткую сцепку и под прицеп. Крепление конструкции получилось четырехточечным. Три из них неизбежно оказывались на полу багажника (за неимением там чего-либо еще), поэтому я его усилил накладками из 3мм листа:

Четвертая точка — 5мм пластина, пропущенная через вырезанный в полу паз (и позже обваренная в этом месте) и прикрученная к закладным гайкам задних ремней безопасности.

Так получилось привязаться к поперечному силовому коробу и придать фаркопу больше стойкости к вертикальной нагрузке. Недостающая силовая структура была интегрирована в саму конструкцию фаркопа:

На этом закончился первый день работ. На следующий заварил дырки от ржавчины и найденные непровары, и замазал все оголенные металлические поверхности антикором «дедушкин рецепт». Также залил его между полом и накладками — через заблаговременно просверленные дырки.

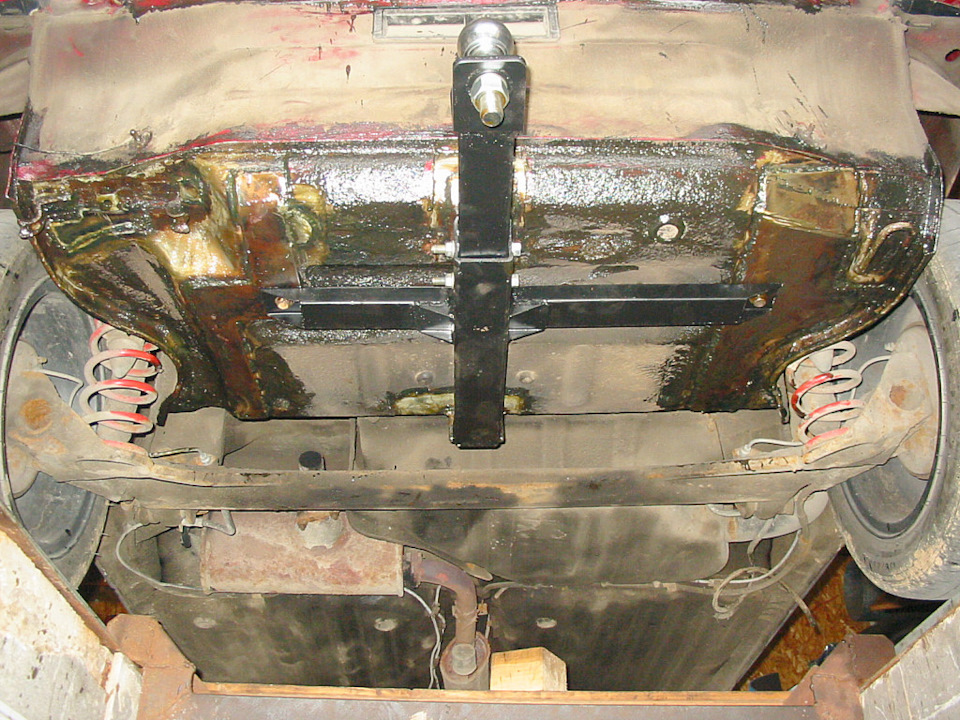

В общем-то, получилось то, чего и хотелось — жесткая конструкция. На фаркопе можно прыгать, нигде ничего не «дышит».

А бусик я на нем так и не утащил, но это уже другая история :).

Источник

На оку фаркоп установка

В связи с переездом из Воронежской области в Волгоградскую встал вопрос о перевозке вещей. Узнав цены местных перевозчиков (15000 руб.), было решено везти все самому на прицепе. Для этого был

Daewoo Nexia 2011, двигатель бензиновый 1.5 л., 80 л. с., передний привод, механическая коробка передач — тюнинг

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Что собой представляет фаркоп и для чего нужен

Фаркопом называют тягово-сцепное устройство, предназначенное для буксировки прицепов. Если автовладельца не устраивает объём багажника, предусмотренный производителем при выпуске модели, то установка подобного приспособления становится компромиссным вариантом. Он пользуется заслуженной популярностью среди владельцев частных домовладений и любителей рыбной ловли, так как наличие прицепа позволяет:

Штраф за фаркоп в 2021 году?

Если на ваш автомобиль требуется регистрировать изменения в конструкцию транспортного средства при установке фаркопа, и вы этого не сделали после установки фаркопа, то данное нарушение попадает под КоАП 12.5.1 и предусматривает штраф в размере 500р. (при оплате в течение 14 дней 250р.).

Выбираем прицепное устройство на Daewoo Nexia

Фаркоп является тягово-сцепный приспособлением. Он может применяться для буксировки трейлеров или прицепов. Для каждой марки машины изготавливается своя модификация оборудования.

Каждый фаркоп для Daewoo Nexia должен в обязательно порядке соответствовать ГОСТу 28248. Существует несколько разновидностей прицепных устройств, среди которых съёмные, условно-съёмные, сварные, фланцевые. Кроме того, существует 8 типов шаров (A, B, C, E, F, G, H, N). Они подразделяются на:

На рынке оборудования для Daewoo Nexia представлены фаркопы отечественных и зарубежных производителей, таких как Польша и Словакия. Иностранные модели отличаются большей выносливостью. Их максимальная нагрузка составляет 1200/50 кг («Imiola»). В то время как у российских аналогов она достигает около 1000/50 кг («VFM»).

Основными производителями сцепных приборов для данной марки авто являются:

Оптимальным вариантом являются фаркопы фирмы «Galia». Они обладают отличным соотношением цены и качества, имеют высокие показатели нагрузки и не требуют модификация бампера.

Кроме того, не следует приобретать б/у фаркопы, поскольку они не гарантируют полную безопасность использования. Отсутствует информация о нагрузках, которым они подвергались при эксплуатации.

Документы на ТСУ

Чтобы использовать тягово-сцепное устройство необходимы:

Бумаги можно не возить с собой, а хранить дома. В случае остановки, сообщить сотруднику, что они есть, показать фото. Если инспектор выпишет постановление, предъявив эти документы, штраф можно оспорить.

Какие документы необходимы для регистрации

Для регистрации несколько раз обращаются в ГИБДД. Пакеты документов будут различаться: до момента установки и после.

Вначале подготавливают такие документы:

Когда фаркоп уже установлен, идут снова в ГИБДД. Регистрируют обновленную модификацию. Инспекторы проверяют правильность установки и насколько она безопасна: создается ли опасность для других лиц, участвующих в дорожном движении.

За первым и последним документом обращаются к официальному сервисному центру либо в мастерскую.

Ценовой диапазон фаркопов на Daewoo Nexia

Конечная стоимость зависит от способа крепления, прочности и грузоподъемности конструкции. Самые простые варианты обойдутся примерно в 3 тысячи рублей. Усиленные фаркопы быстросъемного типа стоят гораздо дороже, ценник может доходить до 7 тысяч рублей. Все зависит от вышего бюджета, который выможете себе позволить.

Указанные значения актуальны для конструкций без электрического оснащения. За электрическую часть придется доплатить от 500 до нескольких тысяч рублей, в зависимости от ее типа, особенностей контактной группы.

Монтаж прицепного оборудования

Фаркоп монтируется при помощи дрели и болтов. Исходить мы будем из того, что прицепное у нас уже есть готовое. Если походить поискать, то можно подыскать для себя уже готовый вариант прицепного, которое будет идеально подходить под этот автомобиль. Действительно, сейчас существует фаркоп, который изначально рассчитывается на несколько моделей авто сразу.

Итак, купив его, мы начинаем процедуру с того, что примеряем прицепное четко по центру задней части автомобиля, под задним бампером. Сам задний бампер желательно демонтировать в целях предосторожности.

Теперь по намеченным местам в подрамнике авто мы должны просверлить отверстия, которые будут крепежными. Именно крепление на болты считается для прицепного оборудования самым оптимальным, а не сварка. Так, всегда будет возможность снять его, если нет нужды больше возить его. Потом необходимо будет устанавливать специальную розетку, которая будет обеспечивать передачу сигналов с авто на прицеп. Эти сигналы будут проецировать стоп-сигнал, повороты и сигнал заднего хода с задней части автомобиля на фонари сздаи него. Прочитать о том, как можно сделать распиновку розетки для фарокопа можно в интернете.

Съемный фаркоп

Именно съемное ТСУ считается наиболее удачным и удобным для использования. Стоят они намного дороже, чем другие, поэтому автолюбители предпочитают изготавливать их самостоятельно. Такое устройство можно демонтировать благодаря нескольким простым движением, что также является ещё одним плюсом для автомобилиста.

Фаркопы, изготовленные своими руками, часто ставят на такие автомобили как ВАЗ 2114, 2107, а также на Ниву. Достаточно часто их можно встретить на Ладе Калина, Гранта и Приора. Ещё одно преимущество этого фаркопа заключается в том, что таким образом можно сохранить внешний вид автомобиля и при необходимости, снять его в нужный момент. Также стоит отметить, что в некоторых странах, перемещение на автомобиле с фаркопом, но при этом без прицепа запрещено.

Фаркоп на Daewoo Nexia 7410

Бесплатная доставка в пределах МКАД

Внимание: ограниченное количество товара в наличии!

Будет доступен: 2013-12-04

Заполучить красивый автомобильный фаркоп по приемлемой цене, при этом еще и от производителя, можно не покидая квартиры. Достаточно оформить и подтвердить приобретение через сайт, положив в корзину заинтересовавший фаркоп или по телефону поговорив с нашими сотрудниками! Наш интернет-магазин предлагает впечатляющий ассортимент идеальных фаркопов, которые можно купить легко и в кратчайшие сроки. Конечно, лучше перед покупкой непременно нужно спросить совет у наших менеджеров, которые обязательно придут на помощь и подберут наиболее подходящую разновидность фаркопа для вашего авто.

Купленный фаркоп на Daewoo Nexia привезет Вам или отдел доставки нашего интернет-сайта, либо логистическая компания, если Вы нуждаетесь в отправке фаркопа по РФ. Перед заказом советуем Вам изучить инструкцию по установке фаркопа или получить консультацию у менеджеров. Кроме того, мы рекомендуем работать только с нашими сервисными центрами, которые расположены по всей Москве, чтобы установить фаркоп на Daewoo Nexia с нашей абсолютной гарантией.

Необходимо отметить, что для отдельных моделей транспортных средств необходимо присутствие блока согласования, который называют Smart Connect. Приобретение и монтаж понравившегося фаркопа на Ваш автомобиль предоставит вам уникальную возможность буксировать грузы массой не более 1000 кг. При этом, если в ваших планах есть транспортировка более габаритных грузов, советуем задуматься о покупке более прочного фаркопа заранее. Также придется подметить, что наш интернет-портал занимается продажей не только демократичных фаркопов, но и других дополнительных запчастей для вашей машины: защиты двигателя, чехлы на сидения, дворники, навесные багажники и боксы на крышу и прочие полезные аксессуары.

Будем рады видеть Вас как наших частых клиентов.

Инструкция по установке фаркопа на Daewoo Nexia 7410

Что бы оформить заказ в интернет магазине по продаже фаркопов и автоаксессуаров Mnogofarkopov.ru необходимо:

Стоимость работы по установке фаркопа на автомобиль от 3500 рублей до 6500 рублей. По времени процедура установки занимает от 1,5 часа до 3 часов с обычной электрикой, и от 2 часов до 4 часов с электрикой Smart Connect. Все работы по установке дополнительного оборудования в сервисных центрах сертифицированы.

Наши установочные центры расположены по всей Москве:

Установка фаркопа на Дмитровском шоссе ;
Установка фаркопа на Щелковском шоссе ;
Установка фаркопа на Ленинском проспекте;
Установка фаркопа на Дубнинской улице(Дегунино).

Записаться на установку или рассчитать стоимость установки фаркопа на Ваш автомобиль можно по номеру телефона в Москве: +7 (499) 347 14 31.

В интернет-магазине Mnogofarkopov.ru покупку можно оплатить:

Обращаем Ваше внимание на то, что доставка заказанного товара осуществляется собственной курьерской службой, поэтому курьеры всегда на связи и доставляют заказы вовремя. В среднем доставка заказа до клиента по Москве составляет от 4 часов до 2 дней.

Доставка по г.Москва

Важно: в случае отказа от товара при отсутствии брака, Вы оплачиваете курьеру стоимость доставки.

Доставка по Московской Области:

Важно: в случае отказа от товара при отсутствии брака, Вы оплачиваете курьеру стоимость доставки.

Доставка по России

Доставка в Казахстан и Белоруссию

Сертификаты на продукцию Трейлер

Дополнительно может пригодиться

Определённые модели фаркопов требуют дополнительного приобретения электропроводки. К ним относятся, например, «Трейлер» (РФ) и Galia (Словакия). Стоимость такой покупки будет составлять примерно 500 рублей. Электропроводка необходима для обеспечения подключения электрики. В неё обычно входят розетка и специальные провода. Вы можете приобрести электрику сразу же при покупке прицепного устройства или позже.

Отзывы «Прицепное устройство OKA 1111 Leader Plus VAZ-16H (ОКА фаркоп, ТСУ лидер плюс)»

Автозапчасти и расходники

+7 (928) 884 41 43 — для самовывоза

Краснодар, ул Рашпилевская 272
с 9:00 до 19:00, Выходной — Вск.

Фаркоп для «Логана» своими руками

На картинке ниже приведено сцепное устройство для «Рено Логан»:

Для его изготовления понадобятся чертежи и размеры отдельных элементов:

Правая и левая щёки

Установка выполняется в специальные технологические отверстия, предусмотренные производителем для этой цели – их понадобится освободить от заглушек и клейкой ленты.

Изготовление фаркопа своими руками, установка

Сегодня в автомагазинах предлагаются тягово-сцепные устройства в самом широком ассортименте, однако иногда все же водитель не может подыскать подходящее прицепное для своей машины, или преградой для покупки становится его слишком высокая цена. В таких случаях рекомендуется сделать фаркоп своими руками – это дешевый и вместе с тем практичный вариант.

Нужно отметить, что тягово-сцепные устройства (ТСУ) для машины не могут быть универсальны и подходить для каждой модели авто. Поэтому мы будем рассматривать его изготовление для конкретной модели.

Для изготовления фаркопа нужно подготовить такие материалы:
• шаровый механизм – его вы можете купить в магазине или изготовить самостоятельно шарик диаметром 50 мм;
• металлическая труба – длина 1 м, и балка – длина 0,5 м;
• гайки, болты, шайбы.

Как подключить фаркоп

Монтаж электроники — заключительный этап установки фаркопа

Для подключения световой сигнализации фаркопа потребуется специальный коннектор. Для отечественных моделей потребуется семь контактов:

Необходимо учитывать, что бортовой компьютер обычно воспринимает появление нового элемента в системе как постороннее вмешательство и блокирует его. Для того чтобы корректно подключить фаркоп, потребуется блок согласования. Это устройство обеспечивает возможность работы осветительных приборов прицепа без отключения. Дело в том, что дополнительный расход энергии на питание поворотных огней, стоп-сигналов и прочих элементов вызывает некоторое падение напряжения, воспринимаемое бортовым компьютером как неисправность. Вследствие этого все дополнительные устройства блокируются. Данный блок позволяет корректно установить дополнительные элементы в систему, отключая защиту от перегруза, и обеспечивает тем самым стабильную работу сигнализации прицепа. Кроме того, смарт-коннект (другое название устройства) переключает противотуманные фары автомобиля на прицеп, отключает парктроники.

Изготовление блока согласования для фаркопа самостоятельно вполне возможно, но без должной подготовки и обладания навыками монтажа электроники добиться качественного результата не получится, поэтому оптимальным вариантом станет приобретение готового прибора.

Пошаговое описание работ

✓ Сначала нужно снять бампер.
✓ Далее – отрезать проушины.
✓ Здесь нужно взять дрель и проделать отверстия.

✓ Берем сварочный аппарат и свариваем крепеж.
✓ Теперь нужно приварить вторую трубку по центру, для соединения под прямым углом.
✓ Нужно взять шлифовальный круг и крупнозернистую наждачку, и зачистить шов и края трубок.
✓ Изготовленная конструкция покрывается грунтовкой.
✓ Теперь конструкция покрывается краской.

Чтобы усилить лонжерон, устанавливаем небольшой уголок с гайками. Так получится фаркоп со съемной конструкцией. Для питания фаркопа можно использовать фары, для питания розетки применяем коннектор. Готово! Теперь у вас есть полноценный самодельный фаркоп.

При изготовлении самодельного фаркопа необходимо все время его примерять, контролируя место его размещения на машине.

Как выбрать «правильный» фаркоп

Внимание прежде всего уделяется документации. Покупается только сертифицированное изделие. Дополнениями выступают техпаспорт и сертификат соответствия.

Учитывать нужно следующие моменты:

Нельзя, чтобы крепеж загораживал номер или создавал препятствия движению транспорта.

Установка фаркопа на Деу Нексия своими руками

Установка вашего фаркопа на Деу Нексия может быть выполнена специалистами в центре обслуживания за отдельную плату. Однако при желании, вы самостоятельно можете выполнить монтаж оборудования. Для этого вам нужно:

Более подробную инструкцию по монтажу каждой модели товара вы сможете здесь.

Инструкции по установке фаркопа на Daewoo Nexia

Самодельный фаркоп на «Рено Логан»

Фаркоп устанавливается при помощи специальных технологических отверстий, которые специально для этого предусмотрел производитель. С этих отверстий надо удалить заглушки и клейкую ленту.

Устанавливаем фаркоп на УАЗ своими руками

В продаже можно найти без особых проблем сцепные устройства для различных моделей УАЗ. Для тех, кто предпочитает изготовить их своими силами, не составит труда найти чертежи для УАЗ «буханка», на УАЗ 469, УАЗ «Хантер», УАЗ «Фермер» или «Патриот».

Ниже мы приводим несколько фото, как это может выглядеть.

Кроме подбора прицепа с требуемыми характеристиками, нужно приобрести или сделать своими руками фаркоп для УАЗСамый простой магазинный фаркоп состоит из крепежной основы с закрепленным на нее транспортировочным крюком с шариковым наконечником

Источник

Как установить фаркоп на оку

Доброго времени суток уважаемые читатели!
В данной записи хочу поведать вашему вниманию как я решился на установку на свою малышку фаркопа, или правильнее сказать на его изготовление из подручных материалов.
Что я имел:
-кусок швеллера с приличным запасом прочности,
-прочные пластины шириной 50мм и толщиной 3мм, точных замеров не производил,
-сам шар, наверное от москвич 2141,
-немного крепежа и старая розетка.

Сам процесс занял очень много времени, т.к. все изготавливалось по методу: приложил, отметил, приварил, просверлил.

Вся конструкция крепится на пяти болтах М8. С салона положены усиливающие пластины, квадратики 50х50мм из той же пластины.
После прихвата пластин к швеллеру и наживлению к кузову, в нужном месте разрезал швеллер и загнул его так что бы шар оказался в необходимом положении.
Далее сварочные работы и установка.

При заказе товаров, помеченных значком «Доставка бесплатно», и выборе способа оплаты «100% предоплата», компания «Багажные системы Краснодар» осуществляет бесплатную доставку по городам ЮФО, до терминалов ТК КИТ, Байкал-Сервис (для автобоксов, багажных систем, креплений и аксессуаров) или до ПВЗ курьерской службы СДЕК (кроме автобоксов), если они имеют свой филиал в городе получения.

Список городов, участвующих в акции:

Анапа,Адлер, Армавир, Астрахань, Волжский, Волгоград, Волгодонск, Геленджик, Ейск,Кропоткин, Майкоп, Кисловодск, Каменск-Шахтинский, Пятигорск, Ростов-на-Дону, Сочи, Ставрополь,Туапсе, Таганрог, Элиста, и др.

О возможности бесплатной доставки заказа уточнить можно у менеджеров интернет-магазина JABIKI.RU.

Под термином «Бесплатная доставка» подразумевается стандартная отправка груза силами перевозчика (транспортной компании), без услуг страхования и дополнительной упаковки.

По желанию покупателя, наш представитель закажет услугу «страхование» или услугу «дополнительная упаковка/деревянная обрешетка» перевозчику, стоимость дополнительных услуг оплачивается покупателем, посредством прибавления цены услуги к общей стоимости заказа.

Правила Акции «Бесплатная доставка», далее Акция:

Купить Прицепное устройство OKA 1111 Leader Plus VAZ-16H (ОКА фаркоп, ТСУ лидер плюс)

Отзывы «Прицепное устройство OKA 1111 Leader Plus VAZ-16H (ОКА фаркоп, ТСУ лидер плюс)»

Автозапчасти и расходники

+7 (928) 884 41 43 – для самовывоза

Краснодар, ул Рашпилевская 272
с 9:00 до 19:00, Выходной – Вск.

Описание фаркопа на Оку производства Трейлер:

Фаркоп или тягово-сцепное устройство ТСУ 1111 (далее ТСУ) предназначено для шарнирной сцепки легковых автомобилей ВАЗ-1111 («ОКА») с буксируемым прицепом полной массой до 400 кг.

Технические характеристики ТСУ соответствуют требованиям Правил ЕЭК ООН №55 (п. 25 Приложения 9 к Техническому регламенту «О безопасности колесных транспортных средств» (пост. правительства №720 от 10.09.2009 г.).

Производителем фаркопа заявлены следующие технические данные:

Тип шара: А
Диаметр сцепного шара: 50мм
Допустимая полная масса буксируемого прицепа: 400кг
Параметр D, не более: 2,8кН
Параметр S (максимальная вертикальная нагрузка): 35кг
Масса ТСУ: 5,9 — 6 кг

Комплект поставки включает в себя:

Само тело фаркопа;
Пакет с комплектующими:
Болт М10х30 – 8шт;
Шайба 10.65Г – 8шт;
Шайба 10.01 – 2шт;
Гайка М10 – 8шт;
Пластина усиливающая 120*35 с двумя отверстиями – 1;
Пластина усиливающая 160*35 с двумя отверстиями – 1;
Пластина усиливающая 310*35 с двумя отверстиями — 1

Установка фаркопа на автомобиль

Помним, что установка любого фаркопа начинается с отключения клевм аккумуляторной батареи.

1. Берём фаркоп в руки и снимаем с него усиливающие пластины, входящие в комплект поставки;
2. Располагаем фаркоп таким образом, чтобы его поперечная балка находилась вдоль оси автомобиля. Прижимаем его уголком к нижней части багажного отделения, а кронштейном к полу багажника;
3. Используя керно делаем отметки и сверлим шесть отверстий, диметром 11 мм: четыре — под болты М10х30 уголка и два — под болты М10×30 кронштейна, используя фаркоп, как кондуктор;
4. Закрепляем ТСУ согласно рисунку 1. Усиливающие пластины располагаем между головками болтов и полом багажника автомобиля;

фото фаркопа на ваз 1111 (Ока)

5. Таким же образом отмечаем и просверливаем два отверстия диаметром 11 мм по крайним отверстиям усиливающей пластины 310х35
6. Затем монтируем и затягиваем крепеж.
Подключение электрики:
1. Используя винты М5 крепим Розетку 12В к кронштейну.
2. Ищем резиновую заглушку в полу багажника и делаем в нем отверстие для проводов. Протягиваем провода.
3. Подсоединяем провода к электропроводке автомобиля и к Розетке фаркопа в соответствии со схемой на рисунке 2.

фото схемы подключения электрики фаркопа

4. Завершающим этапом накидываем клевмы на аккумулятор и проверяем правилиность подсоединения проводов.

Правила эксплуатации и технического обслуживания фаркопа на Оку

Необходимо производить осмотр болтовых соеденений ТСУ к автомобилю и крепления приборов электрооборудования. Подтяжку болтовых креплений ТСУ проводить при каждом техническом обслуживании автомобиля.
Если автомобиль эксплуатируется без прицепа, необходимо сцепной шар покрыть защитной смазкой или надеть защитный колпак. При сцепке прицепа с а/м шар должен быть смазан консистентной смазкой.
После фиксации сцепной головки прицепа на шаре, осуществить страховочную связь автомобиля с прицепом, используя петлю для крепления страховочных цепей.

ВНИМАНИЕ: Запрещена эксплуатация прицепа без установленных страховочных цепей (тросов). Не допускается буксировка прицепов полной массой более 400 кг и со скоростью, превышающей 90 км/час.
