Как на самом деле производят процессоры
Чтобы создать сверхмощный процессор, достаточно простого.
Песок. В наших компьютерах в буквальном смысле песок, вернее — составляющий его кремний. Это основной элемент, благодаря которому в компьютерах всё работает. А вот как из песка получаются компьютеры.
Что такое процессор
Процессор — это небольшой чип внутри вашего компьютера или телефона, который производит все вычисления. Об основе вычислений мы уже писали — это транзисторы, которые собраны в сумматоры и другие функциональные блоки.
Если очень упрощённо — это сложная система кранов и труб, только вместо воды по ним течёт ток. Если правильным образом соединить эти трубы и краны, ток будет течь полезным для человека образом и получатся вычисления: сначала суммы, потом из сумм можно получить более сложные математические операции, потом числами можно закодировать текст, цвет, пиксели, графику, звук, 3D, игры, нейросети и что угодно ещё.
Кремний
Почти все процессоры, которые производятся в мире, делаются на кремниевой основе. Это связано с тем, что у кремния подходящая внутренняя атомная структура, которая позволяет делать микросхемы и процессоры практически любой конфигурации.
Самый доступный источник кремния — песок. Но кремний, который получается из песка, на самом первом этапе недостаточно чистый: в нём есть 0,5% примесей. Может показаться, что чистота 99,5% — это круто, но для процессоров нужна чистота уровня 99,9999999%. Такой кремний называется электронным, и его можно получить после цепочки определённых химических реакций.
Когда цепочка заканчивается и остаётся только чистый кремний, можно начинать выращивать кристалл.
Кристалл и подложка
Кристаллы — это такие твёрдые тела, в которых атомы и молекулы вещества находятся в строгом порядке. Проще говоря, атомы в кристалле расположены предсказуемым образом в любой точке. Это позволяет точно понимать, как будет вести себя это вещество при любом воздействии на него. Именно это свойство кристаллической решётки используют на производстве процессоров.
Самые распространённые кристаллы — соль, драгоценные камни, лёд и графит в карандаше.
Большой кристалл можно получить, если кремний расплавить, а затем опустить туда заранее подготовленный маленький кристалл. Он сформирует вокруг себя новый слой кристаллической решётки, получившийся слой сделает то же самое, и в результате мы получим один большой кристалл. На производстве он весит под сотню килограмм, но при этом очень хрупкий.
Готовый кристалл кремния.
После того, как кристалл готов, его нарезают специальной пилой на диски толщиной в миллиметр. При этом диаметр такого диска получается около 30 сантиметров — на нём будет создаваться сразу несколько десятков процессоров.
Каждую такую пластинку тщательно шлифуют, чтобы поверхность получилась идеально ровной. Если будут зазубрины или шероховатости, то на следующих этапах диск забракуют.
Готовые отполированные пластины кремния.
Печатаем транзисторы
Когда диски отполированы, на них можно формировать процессоры. Процесс очень похож на то, как раньше печатали чёрно-белые фотографии: брали плёнку, светили сверху лампой, а снизу клали фотобумагу. Там, куда попадал свет, бумага становилось тёмной, а те места, которые закрыло чёрное изображение на плёнке, оставались белыми.
С транзисторами всё то же самое: на диск наносят специальный слой, который при попадании света реагирует с молекулами диска и изменяет его свойства. После такого облучения в этих местах диск начинает проводить ток чуть иначе — сильнее или слабее.
Чтобы так поменять только нужные участки, на пути света помещают фильтр — прямо как плёнку в фотопечати, — который закрывает те места, где менять ничего не надо.
Потом получившийся слой покрывают тонким слоем диэлектрика — это вещество, которое не проводит ток, типа изоленты. Это нужно, чтобы слои процессора не взаимодействовали друг с другом. Процесс повторяется несколько десятков раз. В результате получаются миллионы мельчайших транзисторов, которые теперь нужно соединить между собой.
Соединяем всё вместе
То, как соединяются между собой транзисторы в процессоре, называется процессорной архитектурой. У каждого поколения и модификации процессоров своя архитектура. Все производители держат в секрете тонкости архитектуры, потому что от этого может зависеть скорость работы или стоимость производства.
Так как транзисторов много, а связей между ними нужно сделать немало, то поступают так: наносят токопроводящий слой, ставят фильтр и закрепляют проводники в нужном месте. Потом слой диэлектрика и снова токопроводящий слой. В результате выходит бутерброд из проводников, которые друг другу не мешают, а транзисторы получают нужные соединения.
Токопроводящие дорожки крупным планом. На фото они уже в несколько слоёв и не мешают друг другу.
В чём сложность
Современные процессоры производятся на нанометровом уровне, то есть размеры элементов измеряются нанометрами, это очень мало.
Если, например, во время печати очень толстый мальчик упадёт на пол в соседнем цехе, еле заметная ударная волна прокатится по перекрытиям завода и печатная форма немного сдвинется, а напечатанные таким образом транзисторы окажутся бракованными. Пылинка, попавшая на пластину во время печати — это, считай, загубленное ядро процессора.
Поэтому на заводах, где делают процессоры, соблюдаются жёсткие стандарты чистоты, все ходят в масках и костюмах, на всех воздуховодах стоят фильтры, а сами заводы находятся на сейсмических подушках, чтобы толчки земной коры не мешали производить процессоры.
Крышка и упаковка
Когда дорожки готовы, диск отправляют на тесты. Там смотрят на то, как работает каждый процессор, как он греется и сколько ему нужно энергии, заодно проверяют на брак.
В зависимости от результатов процессоры с одной пластины могут получить разную маркировку и продаваться по разной стоимости. Те процессоры, которые получились более удачными, становятся дорогими серверными продуктами. Те, где кто-то рядом чихнул или вздохнул, имеют некоторые несовершенства и дефекты, их могут отправить на потребительскую линию.
После тестов диск разрезают на готовые процессорные ядра.
Пластина со множеством одинаковых процессорных ядер.
Робот вырезает ядра из готовой пластины.
После этого к ядру процессора добавляют контакты, чтобы можно было вставить его в материнскую плату, и накрывают крышкой. Чёрный или металлический прямоугольник, из которого торчат ножки, — это как раз крышка.
Крышка выполняет две функции: защищает сам кристалл от повреждений и отводит от него тепло во время работы. Дело в том, что миллионы транзисторов при работе нагреваются, и если процессор не остужать, то он перегреется и кристалл может испортиться. Чтобы такого не произошло, на крышку процессора ставят воздушные кулеры или делают водяное охлаждение.
Система на чипе
Чипы процессоров уже настолько маленькие, что под одной крышкой можно поместить какое-нибудь ещё устройство. Например, видеосистему — то, что обсчитывает картинку перед выводом на экран. Или устройство радиосвязи с антенной.
В какой-то момент на маленьком чипе площадью около 1 см 2 уже можно было поместить процессор, видео, модем и блютус, сделать всё нужное для поддержки памяти и периферии — в общем, система на чипе. Подключаете к этому хозяйству экран, нужное количество антенн, портов и кнопок, а главное — здоровенную батарею, и у вас готовый смартфон. По сути, все «мозги» вашего смартфона находятся на одном маленьком чипе, а 80% пространства за экраном занимает батарея.
Как на самом деле делают процессоры? РАЗБОР
Как создаются современные процессоры? Насколько это сложный и интересный процесс и почему так важна некая Экстремальная УФ-литография? В этот раз мы копнули действительно глубоко и готовы рассказать вам об этой магии технологий. Располагайтесь поудобнее, будет интересно.
Вот вам затравочка — 30-килоВаттный лазер в вакууме стреляет по капле олова и превращает ее в плазму — скажете фантастика?
А мы разберемся как это работает и расскажем об одной компании из Европы, которая стоит тенью за всеми гигантами Apple, AMD, Intel, Qualcomm, Samsung и другими и без нее никаких новых процессоров бы и не было. И нет это, к сожалению, не Чебоксарский завод электроники.
Фотолитография
Начнем с простого примера — возьмем прозрачное стекло и нанесем на него какой-то геометрический рисунок, оставив при этом какие-то участки без краски. По сути, сделаем трафарет. Приложим этот кусок стекла к фонарику и включим его. Мы получим ровно тот же рисунок в виде тени, который мы нанесли на кусок стекла.
В производстве процессоров этот кусок стекла с рисунком называется маска. Маска позволяет получить на поверхности любого материала “засвеченные и незасвеченные” участки любой плоской формы.
Хорошо — рисунок на поверхности мы получили, но это всего лишь тень. Теперь надо как-то его там сохранить. Для этого на поверхность кремниевой пластины наносится специальный светочувствительный слой, который называют Фоторезистом. Для простоты мы не будем тут говорить о позитивных и негативных фоторезистах, почему они так реагируют, все-таки мы не на уроке Физической химии. Просто скажем, что это такое вещество, которое меняет свои свойства, когда на него попадает свет на определенной частоте, то есть на определенной длине волны.
Опять же как и на фотопленке или фотобумаге — специальные слои материалов реагируют на свет!
После того как нужные нам участки на кремнии мы засветили, именно их мы можем убрать, оставив при этом на месте остальные, то есть незасвеченные участки. В итоге мы получили тот рисунок, который и хотели. Это и есть фотолитография!
Конечно, кроме фотолитографии в производстве процессоров участвуют и другие процессы, такие как травление и осаждение, фактически комбинацией этих процессов вместе с фотолитографией транзисторы как-бы печатаются слой за слоем на кремнии.
Технология не новая, почти все процессоры начиная с 1960-х производятся при помощи фотолитографии. Именно эта технология открыла мир полевых транзисторов и путь ко всей современной микроэлектронике.
Но по-настоящему большой скачок в этой области произошел только недавно! С переходом на EUV. И всё из-за длины волны в 13.5 нм. Не переживайте, сейчас объясню!
Длина волны на которой светит наш “фонарик” — это невероятно важный параметр. Именно она и определяет насколько маленьким вы можете получить элементы на кристалле.
Правило максимально простое: Меньше длина волны — больше разрешение, и меньше техпроцесс!
Обратите внимание на картинку. Абсолютно все процессоры начиная с начала 90-х до 2019 года производились с использованием процесса Глубокой УФ-литографии, или DUV литографии. Это то, что было до Экстремальной.
Он основывался на использовании фторид-аргонового лазера, который испускает свет с длиной волны в 193 нанометра. Этот свет лежит в области глубокого ультрафиолета — отсюда и название.
Он проходит через систему линз, маску и попадает на наш кристалл покрытый фоторезистом, создавая необходимый рисунок.
Но у этой технологии тоже были свои ограничения, завязанные на фундаментальных законах физики.
Какой же минимальный техпроцесс возможен? Смотрим на формулу (только не пугайтесь):
Здесь Лямбда — это и есть наша длина волны, а CD — это critical dimension, то есть минимальный размер получаемой структуры. То есть с использованием “старой” DUV литографии можно получить структуры не меньше примерно 50 нм. Но как же это так спросите вы? Ведь производители отлично делали и 14 и 10 нм, а кто-то даже и 7 нм с использованием DUV литографии.
Они пошли на хитрости. Вместо одного засвета через одну единую маску, они стали использовать несколько масок, с разными рисунками, которые дополняют друг-друга. Это процесс получил название множественное экспонирование. Назовем это принципом слоеного пирога!
Да — производители обошли прямые физические ограничения, но физику не обманули!
Появилась серьезная проблема: эти дополнительные шаги сделали производство каждого чипа гораздо дороже, из-за них увеличивается количества брака, есть и другие проблемы.
То есть в теории можно продолжить работать со старой технологией и путем игры с масками и экспонированием (двойная, тройная, четверная экспозиция) уменьшать размеры и дальше, но это сделает процы золотыми. Ведь с каждым слоем процент брака возрастает все выше, а ошибка накапливается!
То есть можно сказать, что DUV — это тупик! Что делать дальше, как уменьшать?
И тут на помощь приходит великая и ужасная технология Экстремальной УФ-литографии, или EUV-литографии!
Посмотрите на фото — оно прекрасно демонстрирует различие двух технологий. Обе получены с использованием 7-нанометрового техпроцесса, но та что слева получена с использованием DUV-литографии и с теми самыми хитростями о которых мы говорили — тройное экспонирование, то есть с поэтапным использованием 3 разных масок. Справа же — технология EUV литографии на 13.5 нанометрах, с использованием одной единственной маски — разница очевидна — границы гораздо четче, лучший контроль геометрии, ну и сам процесс намного быстрее, меньше процент брака, то есть в конце концов дешевле. Вот она дорога в светлое будущее, почему бы сразу так не делать, в чем проблема?
Как работает EUV-литография
Все дело в том, что хоть EUV это та же литография, внутри в деталях все гораздо сложнее и тут ученые и инженеры столкнулись с новыми проблемами!
Сама технология экстремальной УФ-литографии начала разрабатываться в самом начале 2000 годов. В ней используется источник, который излучает свет с длинной волны в 13.5 нанометров — то есть на нижней границе УФ-спектра, близко к рентгену!
В теории этим способом можно создавать структуры уже критических размеров — настолько маленьких, что еще чуть-чуть и на них перестанут действовать законы обычной физики. То есть после 5 нм мы попадаем в квантовый мир!
Но даже эта проблема на данный момент решена. Есть источник — возьми, да и делай себе сколь угодно маленькие процессоры.
Все совсем не так просто!
Проблема таких коротких длин волн в том, что они поглощаются почти всеми материалами, поэтому обычные линзы что были раньше уже не подходят. Что делать?
Для управления таким светом было принято решение создать специальные отражающие зеркальные линзы. И эти линзы должны быть гладкими! Очень гладкими. Практически идеально гладкими!
Вот вам аналогия — растянем линзу до размеров, скажем, Германии, так вот ее поверхность должна быть такой гладкой, что ничего не должно выпирать больше чем на 1 миллиметр. Этот параметр называется шероховатостью линзы и у нужной нам он должен быть меньше 0.5 нанометра. Это уже близко к размерам АТОМА! Кто же сможет подковать блоху?
Конечно, Zeiss — только они на это способны! Да — та самая компания Zeiss, чьи линзы стоят на моем фотике, были в Nokia или во флагманах Sony Xperia.
Одна проблема решена — линзы есть!
Есть и вторая — этот свет рассеивается даже в простом воздухе. Поэтому для того чтобы процесс прошел нормально его надо проводить в вакууме!
Про частички пыли и грязи я вообще молчу — понятно что их там вообще не должно быть. Чистые комнаты на таком производстве на порядки чище, чем операционные в больницах! Люди буквально ходят в скафандрах. Любая, даже самая маленькая частичка грязи, кожи или воздуха может испортить и маску и зеркала!
А что же с источником? Просто поставили специальный лазер на более короткую длину волны и все? Проблема в том, что ни лампочек, ни лазеров, ни каких-либо других нормальных источников света, которые излучают на такой длине волны просто не существует в природе.
И как же тогда получают нужное излучение? Элементарно, Ватсон — нам нужна плазма.
Надо нагреть оловянный пар до температур в 100 раз больших, чем температура поверхности солнца! Всего-то! И за этим стоит почти 2 десятилетия разработок.
В установке для производства процессоров по EUV-литографии, о которой мы поговорим отдельно установлен специальный углекислотный лазер, который опять же может производиться в тандеме всего двух компаний в мире — немецкой фирмой Trumpf и американской Cymer. Этот монстр мощностью в 30 киловатт стреляет по 2 импульса с частотой 50 килогерц.
Лазер попадает в капли олова, первый выстрел фактически плющит и превращает каплю в блин, которая становится легкой мишенью для второго залпа, который ее поджигает. И происходит это 50 тысяч раз в секунду! А образовавшаяся плазма и излучает этот свет в экстремальном УФ спектре.
И естественно, это только самая база, но мы попробовали нарисовать вам картину того насколько это сложный и крутой процесс.
Компания, стоящая за производством всех процессоров
О технологии рассказали, значит ее кто-то придумал и реализовал, но ее разработка оказалась настолько дорогой, что даже крупные гиганты и воротилы не способны потянуть такие бюджеты!
В итоге, чтобы это стало реальностью всем пришлось скинуться — Intel в 2012 году, а TSMC и Samsung где-то в 2015 году приняли участие в общем проекте. Суммарные инвестиции составили, по разным оценкам от 14 до 21 млрд долларов! Из которых почти 10 млрд были вложены в одну единственную нидерландскую компанию ASML. Именно она и стоит за всем производством процессоров в мире по методу EUV-литографии! Вау! Что за ASML и почему мы о ней ничего не слышали? Компания из Нидерландов — что за темная лошадка?
Все дело в том, что ASML создали тот самый инструмент без которого Apple, Самсунг и Intel с AMD фактически как без рук! Речь идет об установке стоимостью более 120 миллионов долларов. Она огромная, 180-тонная, потребляет почти 1 мегаватт электроэнергии, и ей нужно почти 1.5 тонны воды в минуту для охлаждения! Но даже при такой цене очереди на них стоят годами ведь в год этих машин производится несколько десятков штук.
Тут же стоит упомянуть немалый вклад российских умов. Например, один из создателей этой технологии — Банин Вадим Евгеньевич, сейчас директор по разработке в ASML. Также в компании работают и другие наши соотечественники!
Мы выяснили, что эта компания делает одни из самых технологичных девайсов, в котором собраны все знания человечества и на них производят процессоры все IT-гиганты сразу!
Но не только ASML стоит за спиной нам известных IT-гигантов. Их установки состоят из более чем 100 тысяч деталей, которые производятся более чем тысячью компаний по всему миру. Все эти компании связаны друг с другом!
Будущее
Но что же будет дальше! Вы что — думали, что мы оставим вас оставим в дне сегодняшнем? Нет — мы подглядели в будущее! Мы раздобыли информацию что будет после пяти или даже двух нм!
Во-первых, прямо сейчас, пока вы смотрите это видео, TSMC уже штампует новые процессоры для HUAWEI, Apple и Samsung с использованием EUV-литографии, но не на 7 нм, как было с Apple A13 и Kirin 990, а на 5 нм техпроцессе! И этому есть множества подтверждений! И о них мы услышим уже этой осенью. Как вам такое — A14 Bionic будет 5нм! Так же ждем новые Exynos на 5 нм и процессоры Google, о которых мы рассказывали отдельно! Qualcomm наверняка тоже подтянется за ними, но тут мы не располагаем данными!
А во-вторых, и это вообще взрывает мозг, ASML уже заканчивает разработку установок, которые позволят производить процессоры на 2 нанометровом техпроцессе и даже меньше всего через 4-5 лет!
Для этого ребята из нидерландской компании совместно с немецкой Zeiss разработали новые зеркальные линзы, с высокими значениями апертуры. Это анаморфная оптика — она и многое другое позволит увеличить разрешающую способность.
Сам процесс по сути тот же EUV, но с приставкой High-NA EUV. А сами агрегаты будут занимать еще больше места, посмотрите вот так для них делают оптику!
Этот год тяжелый для всех, но в тоже время — посмотрите какими шагами начинают развиваться технологии, все шире и шире. Нас ждут новые процессоры с мощностями, которые нам и не снились.
Кроме этого развиваются совершенно новые типы процессоров такие как NPU — для нейровычислений.
Как делают процессоры и что такое техпроцесс
Самый первый коммерческий микропроцессор в истории, Intel 4004, был представлен в 1971 году. Тогда это была революция — на его площади размещалось целых 2250 транзисторов. Всего через 7 лет, в 1978-ом, был представлен Intel 8086 с 29 тысячами транзисторов. И ровно через 42 года, в 2020-м, у нас есть Apple M1 — без прикрас революционный чип с 16 миллиардами транзисторов. А всё благодаря техпроцессу.
Сегодня такие производители, как TSMC освоили производство чипов, а вернее сказать транзисторов, по 5-нанометровой технологии. Чтобы вы наглядно понимали, насколько малы такие транзисторы — волос человека имеет толщину 80 тысяч нанометров — выходит, на его разрезе в теории можно разместить 16 тысяч транзисторов. Вирус COVID-19 имеет размер 110 нм и на нём можно разместить целых 22 транзистора от Apple M1.
Однако есть теории, что производители нам немного врут и за этими значениями нанометров, как правило, скрываются другие цифры. В этом материале мы разберём с вами в том, как вообще устроен техпроцесс, что в нём измеряют, затронем производство чипов, поймём преимущества уменьшения размеров транзисторов и заглянем в будущее.
Что делают транзисторы в процессорах
Любое вычислительное устройство, будь то компьютер, смартфон или ваши AirPods, работает в двоичной системе счисления. То есть все операции записываются, просчитываются и выводятся в последовательности нулей и единиц.
Транзистор в процессоре можно представить в роли своеобразного переключателя. Если ток через него проходит — это 1, если нет — то это 0. И таких переключателей в современных процессорах миллиарды. Разная последовательность нулей и единиц образует информацию — программы, музыку, картинки, видео и даже этот текст. Раньше роль транзисторов в первых ЭВМ выполняли вакуумные лампы.
Например, в ENIAC (это первый компьютер общего назначения) использовалось 17,5 тысяч вакуумных ламп. На этом компьютере производили вычисления для создания водородной бомбы, а ещё составляли прогнозы погоды и решали задачи из математики и физики. Суммарное энергопотребление этих 17 с половиной тысяч вакуумных ламп составляло целых 150 кВт, а сама ЭВМ требовала площадь для её сборки в 167 квадратных метров при весе в 27 тонн.
Само собой, всё это очень ограничивало технические возможности таких компьютеров, благо в январе 1959 года Роберт Нойс, по совместительству один из восьми основателей легендарной компании Fairсhild Semiconductor Company в Кремниевой долине, изобрёл интегральную схему на основе кремния, принципы которой легли в основу производства всех микропроцессоров.
Почему кремний?
Все чипы, которые производятся для массового рынка, делаются на кремниевой основе. Если не углубляться совсем в какие-то страшные и непонятные цифры с формулами, то причина кроется в атомной структуре кремния, которая идеально подходит для того, чтобы делать микросхемы и процессоры практически любой конфигурации.
Получают кремний, к слову, из песка. Да, самого обычного, который у вас есть на ближайшем берегу. Но вот в чём подвох — его чистота, если говорить в цифрах, составляет 99,5% (0,5% в таком кремнии составляют разные примеси). Может показаться, что это уже суперблизко к идеальной чистоте, но нет, для процессора необходимо, чтобы кремний имел чистоту 99,9999999%. Для этого материал проводят через цепочку определённых химических реакций. После этого кремний плавят и наращивают в один большой кристалл. Весит он под сотню килограмм и выглядит следующим образом:
После этот кристалл нарезается на пластины с диаметром около 30-сантиметров, которые тщательно шлифуются, чтобы не было никаких зазубрин. Дополнительно применяется ещё химическая шлифовка. Если хотя бы на одной пластине будут шероховатости — её забракуют. А вот готовые пластины кремния отправляют на дальнейшее производство.
Как создаются транзисторы процессора?
На отполированный кремниевый диск наносится специальный фоточувствительный слой, на который затем поступает поток света — он реагирует с молекулами слоя и изменяет свойства кремниевого диска. Этот процесс называется фотолитографией. В отдельных его частях после этого ток начинает проходить иначе — где-то сильнее, где-то слабее.
Затем этот слой покрывается изолирующим веществом (диэлектриком). После на него снова наносится специальный фоточувствительный слой и данный процесс повторяется несколько раз, чтобы на площади появились миллиарды мельчайших транзисторов. Которые потом ещё соединяют между собой, тестируют, разрезают на ядра, соединяют с контактами и упаковывают в корпус процессора.
Благодаря фотолитографии у инженеров есть возможность создания мельчайших нанометровых транзисторов. Однако, как оказывается, техпроцессом в разное время называли разные вещи.
«Он вам не техпроцесс»
Изначально техпроцессом производители обозначали длину затвора у транзистора. Затвор — это один из элементов транзистора, которым контролируется поток движения электронов. То есть, он решает — будет 0 или 1.
В соответствии с законом Гордона Мура (одного из основателей Intel), количество транзисторов в чипах удваивается в два раза каждые два года. Этот закон был им выведен в 1975 году сугубо на основе личных наблюдений, но они оказались в итоге верны.
За последние годы процессоры прибавили в количестве транзисторов, производительности, но не в размерах. Когда индустрия перешла с техпроцесса 1000 нм на 700 нм, производители обратили внимание, что другие элементы транзистора не так податливы уменьшению, в отличие от затворов. Однако и уменьшать затвор тоже уже было нельзя — потому что в таком случае электроны смогли бы проходить сквозь него и вызывать нестабильную работу чипа.
В 2012 году с переходом на 22-нанометровый техпроцесс инженеры придумали новый формат проектирование транзисторов — FinFET (от «fin» — рус. «Плавник»). Потому что он действительно стал похож на плавник рыбы.
Принцип заключается в увеличении длины канала, через который проходят электроны. За счёт этого в целом увеличивается площадь поверхности канала, что даёт возможность прохождения через него большему количеству электронов. С увеличением длины производители также получили возможность упаковки транзисторов с большей плотностью на один квадратный миллиметр.
Это, кстати, повысило производительность чипов за последние несколько лет, особенно в мобильных процессорах. Однако, из-за того что транзисторы перестали быть плоскими, став трёхмерными — это усложнило измерения их размера. Простите за тавтологию.
Разные производители, как правило, по-своему производят измерения. Например, Intel берут среднее значение двух размеров от наиболее распространённых ячеек. Кто-то делает иначе, однако в целом всё равно — нанометры, о которых говорят в графе «техпроцесс» являются чем-то усреднённым, но в целом значение практически полностью соответствует размеру одного транзистора. Но ещё, что важно в процессоре — это плотность размещения транзисторов.
Что важнее — нанометры или плотность
Многие ругают Intel за то, что они ещё не смогли выпустить свой коммерческий процессор на архитектуре 5 или 7 нм, как это делают Apple и Qualcomm. Но вот по плотности размещения транзисторов — Intel безусловный лидер. На один квадратный миллиметр 10 нм процессора Intel помещается на целых 5% больше транзисторов, чем в чипах от Apple, Qualcomm или AMD. Кстати, последние поколения процессоров от этих трёх брендов производит TSMC.

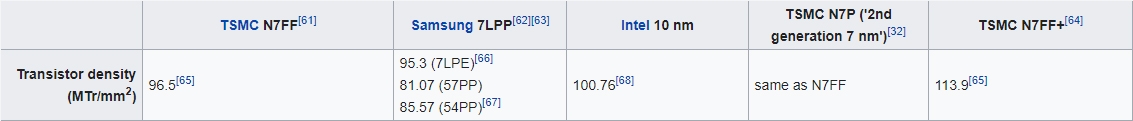

В интернете я наткнулся на сравнительную табличку процессоров Intel и TSMC:
Обратите внимание на 10- и 7-нанометровые чипы у Intel и TSMC соответственно. Размеры составляющих у них почти идентичны, поэтому 10-нанометров Intel не сильно-то и уступают 7 нм у TSMC. А вот по производительности, за счёт повышенной плотности транзисторов, как я уже сказал выше, даже выигрывают.
Однако, чем больше плотность — тем больше нагрев, поэтому чипы Intel не подойдут для использования в мобильной технике. Зато TSMC выигрывает в плане меньшего энергопотребления и тепловыделения.
А вот тут вы можете сказать — «стоп, но как Intel выдаёт больше производительности, если Apple M1, который производит TSMC разносит старые десктопные процессоры в пух и прах». Да, это действительно так, на деле Apple M1 действительно превосходит в вычислениях Intel, но причина тут не сколько в количестве транзисторов или техпроцессе, сколько в том, насколько эффективно процессор работает с этими транзисторами. В Intel x86 есть много лишних блоков команд, которые TSMC в некоторых производимых чипах, не использует. Об этом более подробно мы писали в отдельном материале с разбором x86 и Apple M1.
Так что дают нанометры
В действительности, уменьшение техпроцесса и правда положительно влияет на такие показатели, как энергопотребление и производительность. Однако многие нюансы в производстве чипов компании не раскрывают, и найти в интернете их невозможно. А из того, что есть — создаётся впечатление о множестве противоречий.
В целом я бы советовал воспринимать цифры, которые говорят нам производители чипов, как среднее значение от всех составляющих. Так что заявлять, что производители нам врут — нельзя, но и что нанометры полностью соответствуют действительности тоже нельзя. Влияет также то, по какому формату производятся эти чипы и какие применяются материалы. В любом случае — чем меньше техпроцесс, тем лучше.
Новая структура транзистора
Вполне возможно, что вместо уменьшения техпроцесса начнётся работа по изменению структуры создание транзисторов. К примеру, Samsung недавно анонсировали технологию Gate-All-Around FET (GAAFET) для технормы в 5 нм. Подобная структура транзистора обеспечивает вхождение электронов со всех сторон, что более эффективно.
На картинке выше вы можете увидеть, что гребень затвора не сплошной, а разделён на несколько нитей. Если подобное будет реализовано и в других чипах, тогда можно рассчитывать на повышение производительности в процессорах и понижение энергопотребления не уменьшением техпроцесса, а доведением до ума того, что есть сейчас.
Что ждать в будущем?
Летающие автомобили, киборги, путешествие со скоростью света и перемещение во времени — это всё фантастика. Но вот 3 нм или 1,4 нм чипы, вполне возможно, нет.
На сегодня известно, что Intel к 2029 году планируют освоить 1,4 нм техпроцесс, а TSMC уже начали исследование 2 нм. Для этого компании должны разработать новое оборудование для производства, обучить персонал и сделать многое другое.
Другой вопрос, что транзистор 1,4 нм по размерам сопоставим примерно с 10 атомами и это может плохо отразиться на производительности. Случайные электроны могут менять биты по несколько раз в секунду и тогда о стабильных вычислениях может не идти и речи. Может быть закон Мура уже не актуален и его эпоха просто подходит к концу, а мы ещё этого не понимаем?
