регулировка угла впрыска на ACV двигателе
Всем привет!
некоторое время назад решил озадачиться показаниями VAG com на своём автомобиле
вот что имели перед регулировкой
входим в базовые установки и
как видим «окошко» №2 имеет значение менее 30, что по всей технической литературе указывает на позднее зажигание
сразу отметим, что нормальным является диапазон 35-85, где 51 — идеал 🙂
но ещё одним важным показателем является скважность работы клапана опережения впрыска
его мы смотрим на 4-й группе
и видим что, скважность работы клапан имеет высокое значение, а значит опережение угла впрыска у нас двигатель уже через ЭБУ получает…т.е нужно бы ему помочь…и получить значение равное в идеале до 10%
вооружившись терпением и заручившись помощью товарища приезжаем к нему в гараж (одному в первый раз даже морально тяжело делать 🙂 )
изготавливаем ключь для возможности регулировки
и по истечению пары часов танцев с бубном, точность регулировки — сотые миллиметра
убедившись, что ремень ГРМ, ролики, всё это в нормальном состоянии
получаем такие показания
что имеем по итогам:
двигатель заработал чуть мягче
подхват на низких оборотах — отличный
по расходу топлива — значения по ваг кому по итогам регулировки не изменились, на практике — поживем увидим.
что не удовлетворило:
скважность клапана не получилось получить менее 15 %
значение угла опережения имеет изменчивое значение от 60 единиц +-5(плюс-минус) по тех.литературе — это нормально, но перфикционизм дело не излечимое
не малую помощь оказали ребята в в группе Дизельные двигатели
вот ссылки на мои предыдущие сообщения, там кому интересно будет почитать есть советы по итогам диагностики
ну и ссылка на источник знаний с интернет ресурсов
измерения перед регулировкой
ДИНАМИЧЕСКАЯ РЕГУЛИРОВКА УГЛА ОПЕРЕЖЕНИЯ ВПРЫСКА на VW Transporter, Caravelle, Multivan — Т4 2.5 TDI (двиг. ACV)
всем спасибо за внимание 🙂
надеюсь кому нибудь моя запись поможет
ТНВД, ремонт и причины поломки
ТНВД для мотора 4M41 — самая страшная деталь для всех владельцев Pajero 3, она же самая дорогая, в среднем цена на БУ ТНВД сопоставима с ценой на двигатель в сборе.
Именно поэтому, получив год назад check engine на хреновом топливе и изучив цены я не стал чиниться сразу, а вплотную занялся процессом зарабатывания денег, попутно бегая по сервисам для диагностики, тем более, что паджерик хоть и заводился с дымом, но как разогреется — нормально бегал.
Для начала посетил любимый многими сервис ASON на Ленинградке. Отзывы по сервису были самые положительные среди знакомых.
Мастера попытались считать ошибки через ELM сканер, естественно у них ничего не получилось и они развели руками.
Послушали как работает двигатель, посмотрели и сказали — с ТНВД у тебя все хорошо, дымит на холодную из-за неисправных свечей накала, а еще гремит цепь, пора менять.
Ладно, сервис вроде проверенный, покупаю комплект для замены цепи — цепь, успокоители, свечи, еще много чего, около 40 тыр суммарно, жду подходящего момента.
В какой-то момент для заправки кондиционера и замены масла заезжаю в сервис «Техцентр Mitsubishi», т.к. он рядом с домом, заодно прошу прочитать ошибки и послушать цепь.
Нормального сканера также не нашлось, зато нашелся опытный мастер со скрепкой 🙂
Пять минут миганий лампочек и мне озвучивают две ошибки:
25 — Timer Piston Position Sensor System (Датчик положения поршня автомата опережения впрыска топлива и его цепи)
43 — Timing Control Valve System (Электромагнитный клапан управления углом опережения впрыска топлива и его цепи).
Цепь слушали всем сервисом, никаких посторонних звуков не нашли, цепь в порядке.
Озвучивают планы:
— Отправка форсунок на диагностику
— Отправка ТНВД в ремонт (от 40 тыр)
— Цепь не меняем
Окей, блин, решаю, что комплект для замены цепи когда-нибудь пригодится все-равно, да и свечи лишними не будут, ухожу снова собирать деньги и читать про ТНВД.
Накопив деньги и почитав у знакомого kkursor про его развлечения с ТНВД решаю обратиться в Дизель-Тандем, что в итоге оказалось самым грамотным решением.
Сам сервис — небольшой семейный гаражик, находящийся в жопе мира городе Электроугли. Зато в нем нашелся и нормальный MUT сканер, который сразу прочитал все ошибки, и полный набор запчастей для ТНВД, и дополнительные фильтры тонкой очистки и отличные мастера, которые знают что и как.
Коды ошибок подтвердили, предварительный диагноз — сломанный датчик опережения впрыска топлива.
Быстро разобрали под капотом, сняли лишнее:

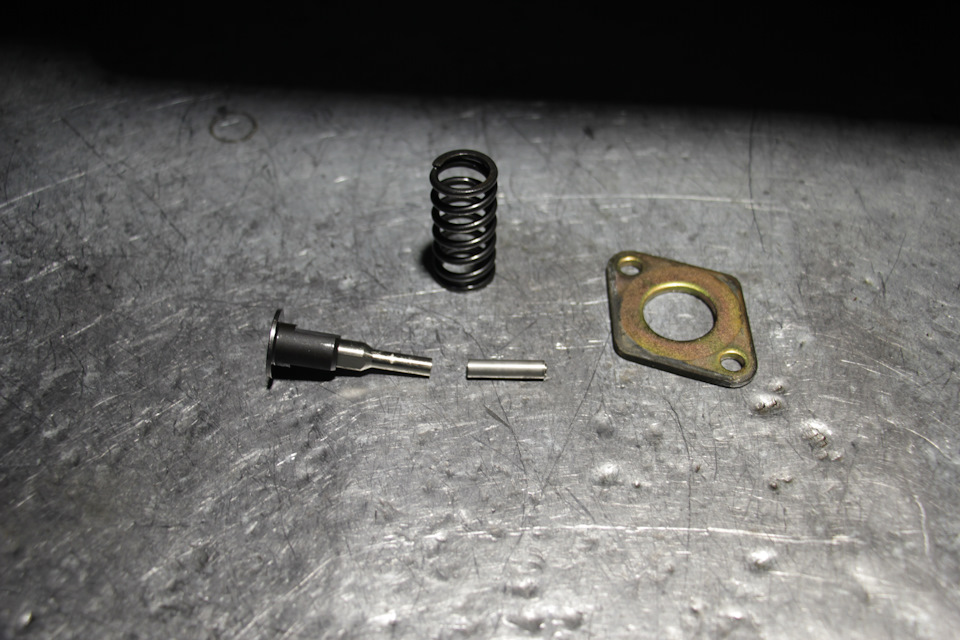

Достали датчик и подтвердили диагноз:
К счастью кроме этого датчика не сломалось ничего, так что мне очень повезло.
Старый датчик и новый:
Угол Опережения Впрыска(УОВ) и TDI-timing
Угол Опережения Впрыска(УОВ) и TDI-timing
T4 2.5 TDI Förderbeginn dynamisch einstellen/prüfen bei Kaltstartproblemen oder Zahnriemenwechsel
Vw T4 Tdi Diesel pump timing.
Компьютерная настройка «зажигания» и цикловой подачи топлива.
www.drive2.ru/l/8087862
После этого мы увидим разрешённый диапазон угла опережения впрыска для вашего мотора. Он находится между красной и зелёной линиями графика. Идеальным положением считается синяя линия (но не всегда оптимальным). Жёлтая точка показывает реальный угол на данный момент (точка будет постоянно немножко перемещаться в некотором диапазоне, это нормально, но чем меньше диапазон перемещения тем лучше-значит насос менее изношен). Для моего мотора AHD диапазон разрешенного угла составляет от примерно 38 до 67 единиц (именно эти цифры мы должны видеть во втором окне нулевой группы в базовых установках). А жёлтая точка находится практически на синей линии, т.е. в «идеальном» положении. Просто так получилось что попал! Но, это «идеальное» для программы положение далеко не оптимальное на самом деле. Дело в том, что по мере износа двигателя и ТНВД для нормальной работы системы необходимо ставить немножко ранний угол (ближе к зелёной линии-раньше, ближе к красной-поздний). Например лично у меня при положении угла в 50 единиц запуск, что на холодную, что на горячую был не очень (2-3 секунды нужно было крутить), по этому я поставил угол в 70 единиц, т.е. на зелёную линию. После этого запуск стал отличным, что на холодную, что на горячую, и при этом регулировка находится в «желаемом» диапазоне. В принципе ранить угол можно вплоть до 100-120 единиц ( это касается всех моторов 2.5tdi устанавливаемых на VW LT2), но это «край» при котором мотор можно эксплуатировать. Если запуск мотора даже при 120 единицах не ахти то стоит задуматься о ремонте насоса и/или мотора. Учтите так же, что при 120 единицах звук работы мотора будет очень жестковатым и может периодически появляться ошибка по диапазону регулирования угла впрыска, однако она не способна загнать ЭБУ в аварийный режим-т.е. ездить можно.
Многие говорят, что если ставить как положено на синюю линию то очень плохо заводится, и это чаще всего так и есть. Проверено не на одной машине. Лично от меня: ставьте 60-80 единиц, это будет очень хорошо если мотор в хорошем состоянии. 🙂
Далее, необходимо проверить как работает автомат опережения впрыска. Для этого заходим в группу 004, и смотрим окна 2 и 3 в режиме измерений. Во втором окне отображается угол запрашиваемый ЭБУ двигателем для данного режима работы. В третьем окне отображается действительный (реальный) угол. В идеале они должны совпадать один в один. Например если во втором окне на ХХ 0.9 BTDC (BTDC-до ВМТ, ATDC-после ВМТ), то и в третьем тоже в идеале должно быть 0.9 BTDC. Но если вы поставили по графику точку на зелёную линию, или выше (80-120 единиц) то в третьем окне вы увидите цифру большую нежели во втором. Она может доходить и до 7.0 BTDC. Это тоже край. Больше делать не следует. Лучше даже не делать больше 5.0 BTDC.
В движении (под нагрузкой) запрашиваемый и реальный углы тоже должны быть максимально одинаковыми:
Угол Опережения Впрыска(УОВ)
Динамическая регулировка угла впрыска на VW Т4 2,5 TDI двигатель ACV, пошаговая инструкция для ACV AJT AHY AXG AYC AYY AXL AUF
vwts.ru/forum/index.php?showtopic=155501
Угол Опережения Впрыска(УОВ)4х и 5ти цилиндровые дизеля
www.t4-wiki.de/wiki/Einspritzpumpe
Вариант
Метод роботы прост. Вкручиваем приспособу в отверстие (предварительно выкрутив заглушку, которая находитса по середине между трубками). Ставим двигатель по ВМТ (метка на маховику должна совпадать с меткой на ТНВД). Закрепляем индик.головку с натягом в 2мм (натяг для разних головок можна делать разный, потомучто у Вас может быть головка с робочим ходом на 2мм). Потом медленно крутим двигатель назад от хода движения кол-вала до того момента пока стрелка микрометра не остановитса (будет опредилённый участок движения кол-вала когда стрелка будет стоять).
Обнуляем микрометр и медленно начинаем крутить кол-вал (за болт шкива кол-вала) по ходу его правильного движения пока не совместится метка ВМТ на маховике. Смотрим что показывает микрометр. Если данные показываемые микрометром совпадают с номинальными то всё в порядке.
Если данные не совпадают то на 2.4д и 2.5 тди производим регулировку самим ТНВД проворачивая его в нужную сторону (предварительно отпустив гайки крепления и трубки, чтоб не поломать), или проворачивая шестерню ТНВД при отпущеном болте шестерни привода ТНВД на роспредвале.
На 1.9д и тд регулировку производим поворотом розрезной шестерни ТНВД, предварительно отпустив три контрогаюсчих болта.
Писле регулировки повторите операцию по проверке регулировке угла снова, для того чтобы убедится что Вы всё сдалали правельно!
Данные по регулировке:
— 1.6д CS Т-3 (79-90) — 0.90мм
— 1.6тд JX Т-3 (79-90) — 0.90мм
— 1.7д KY Т-3 (79-90) — 0.09мм (допустимая погрешность 0.02мм)
— 1.9д 1Х Т-4 (90-96) — 1мм (допустимая погрешность 0.02мм)
— 1.9тд ABL Т-4 (92-03) — 0.90мм (допустимая погрешность 0.02мм)
— 2.4д ААB Т-4 (90-97) — 1мм (допустимая погрешность 0.02мм)
— 2.4д AJA Т-4 (97-03) — 0.90мм (допустимая погрешность 0.02мм)
— 2.5тди все Т-4 (95-03) — 0.55мм
Для установки прибора, необходимо отвернуть центральную пробку над плунжером ТНВД. Она расположена между штуцерами высокого давления, имеет головку под ключ 12 и весьма плотно затянута. Отворачивать ее надо головкой или накидным ключом, предварительно промыв пространство около нее. После удаления пробки необходимо проверить, где осталась медная уплотнительная шайба — на пробке или в насосе. Если в насосе — ее надо удалить и надеть на пробку. Кстати, пробку рекомендуется не класть, а поставить на головку в какую, либо чистую банку. Это будет гарантия от потери и занесения грязи. Особое внимание надо обратить на абсолютную чистоту индикаторного приспособления, ибо вы внедряетесь в самое сердце ТНВД. Попутно следует отметить, что при работе с топливной аппаратурой финишной операцией промывки деталей должно быть ополаскивание или сливание. Применение на заключительном этапе ткани или бумаги не допускается.
Индикаторное приспособление вворачивается вместо пробки в головку насоса. Затяжка должна быть плотной. Перемещением индикаторной головки вдоль проставки необходимо добиться примерно трехмиллиметрового натяга индикаторной головки (всего она имеет ход 10 мм). После этого головка фиксируется зажимом на проставке. Коленчатый вал должен при этом находиться в положении ВМТ, в том самом в котором мы оставили его после проверки совпадения фиксаторов. Иначе говоря, в положении ВМТ первого цилиндра на такте сжатия.
Теперь надо плавно повернуть коленчатый вал ПРОТИВ хода и одновременно смотреть на стрелку индикатора. В начале поворота коленчатого вала стрелка индикатора начнет поворачиваться против часовой стрелки, но затем остановится. Угол поворота коленвала потребный для этого составляет около 30 градусов. Если поворачивать коленвал дальше в том же направлении стрелка индикатора, постояв на месте, пойдет в обратную сторону, но нас эта фаза не интересует и нам надо остановить коленчатый вал сразу же или чуть позже того, как стрелка индикатора остановится. В этом месте ноль шкалы индикатора надо подвести к его стрелке (шкала прибора поворотная). Технологи называют эту операцию обнулением индикатора.
Теперь поворачиваем коленчатый вал в направлении нормального вращения (по ходу) и, следя за показаниями индикатора, снова подводим коленвал к ВМТ с максимальной точностью. Следить за стрелкой индикатора необходимо потому, что за один миллиметр перемещения стрелка индикатора совершает один оборот и неопытный может легко ошибиться в показаниях прибора. Причем ошибка может составить (как чаще всего и бывает) целый миллиметр.
Если все собрано правильно, а ТНВД при монтаже на мотор ставился примерно в среднее положение круговых пазов на опорном фланце, то показания индикатора составят 0,5-1,5 мм. Теперь, оставив коленвал в положении ВМТ, надо ослабить единственный затянутый болт на фланце ТНВД и повернуть ТНВД вокруг своей оси в ту или другую сторону до показаний индикатора, соответствующих документации на мотор. Для разных моторов VW эта величина разная но, как правило, она составляет 0,8-1,0 мм. Точность установки плюс-минус 0,02 мм. Ослабленный болт затягиваем и проверяем качество выполнения работы.
Для этого снова поворачиваем коленвал против хода до остановки стрелки индикатора, проверяем — не ушел ли ноль на индикаторе, а затем начинаем медленно поворачивать коленвал по ходу, глядя уже только на стрелку индикатора. Как только стрелка индикатора подойдет к требуемому положению (например 0,8мм.) вал останавливаем и смотрим — совместилась ли метка ВМТ на маховике. Если совместилась, то все трудности уже позади. Снимаем приспособление и заворачиваем назад пробку, не забыв сполоснуть ее. Ставим на место трубки высокого давления, обязательно ополоснув штуцера и пролив трубки изнутри топливом.
_________________
Вот тема была
Специальный инструмент по ВАГ(фото и размеры)репост
www.drive2.ru/l/9499434/
регулировка угла впрыска на ACV двигателе
www.drive2.ru/l/6639370/
Компьютерная настройка «зажигания» и цикловой подачи топлива.
www.drive2.ru/l/8087862
Чистим МУКТ ТНВД (1Z мотор) устраняем плавающий ХХ
www.drive2.ru/l/1911009/
Фотоотчет Динамическая регулировка угла впрыска на VW Т4 2,5 TDI двигатели ACV ACV AJT AHY AXG AYC AYY AXL AUF пошаговая инструкция
Выпуск 1995 – 2003 г.г
Основная последовательность работ подходит для VW T4 c двигателями
ACV, AJT, AHY, AXG, AYC, AYY, AXL, AUF.
Угол опережения впрыска является важной характеристикой дизельного двигателя. Ошибка в регулировке угла может привести к увеличению расхода топлива, снижению мощности, подгоранию клапанов, проблемным запуском холодного двигателя, дымности выхлопа и т.д.
Различают два вида регулировок угла впрыска :
— статический – при помощи индикатора часового типа ( для того, чтобы завести мотор )
— динамический – при помощи диагностического оборудования ( точная регулировка впрыска ).
ИНСТРУМЕНТ :
— отвертки
— головка на 10, 13
— контр опора
— головка на 21 + трещотка с удлинителем
— диагностический прибор V.A.G 1552, VAS 5051, 5052 и др, VAG-COM
— диагностический кабель ( или головка )
ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТ ( пошаговая инструкция ) :
1. Включить диагностический прибор. В данном случае использовался прибор VAS 5052 А
6. Выбрать поле «Опрос памяти неисправностей», проверить их наличие
9. Параметры группы 01, окно1-4 изучаем здесь :
10. Во время разогрева показания в 4 окне гр. 01 должны все время расти, если они растут-падают в диапазоне 2-7 градусов, тогда возникают вопросы к 4-контактному датчику температуры.
Быстрее всего он работает некорректно.
Его необходимо проверить и при необходимости заменить и только потом продолжить проверку.
Если температура достигла 85 град, выходим из гр..01, для этого нажимаем «Назад».
11. Заходим в гр. 04, функции «Результаты измерений».
Параметры группы 04, окно1-4 изучаем здесь.
В первую очередь нас интересует окно 3 и 4,которое надо проконтролировать.
В нашей ситуации на картинке видно, что установленный впрыск позже требуемого ( окно 2 и 3 ) и требует регулировки.
Выходим из гр..04. Нажать «Назад».
12. Закрываем программу диагностики, выключаем компьютер и глушим двигатель. Диагностический кабель не отключать.
13. Открываем капот и готовим моторный отсек к регулировочным работам.
Для этого снимаем облицовку, снять кронштейн интеркулера, откидываем радиатор в положение обслуживания ( не отсоединяя шлангов ).
Снимаем защиту ремня ТНВД, откручиваем 2 болта крепления расширительного бачка, снимаем с него фишку и отодвигаем в сторону.
Для удобства подвязываем бачок к кузову.
ДИНАМИЧЕСКАЯ ПРОВЕРКА И РЕГУЛИРОВКА ВПРЫСКА :
Начало впрыска необходимо проверять и при необходимости регулировать после каждой замены зубчатого ремня, а также после ослабления резьбовых соединений ТНВД или его шкива
1. Проверяем правильность натяжения ремня и установку двух роликов ТНВД.
2. Регулировку впрыска производим путем изменения положения шестерни распредвала со стороны ТНВД относительно самого распредвала.
Однако практика показала, что проводить такую работу в горячем моторном отсеке при установленном радиаторе неудобно. Тяжело добиться правильного натяжения ремня и одновременно попасть впрыск. Поэтому регулирую впрыск шестерней распредвала со стороны ТНВД и не трогаю ролики.
Здесь решающую роль играет сила привычки, поэтому дальше будем рассматривать именно такой способ.
ВНИМАНИЕ:
Проверку и регулировку начала впрыска в динамике можно осуществить, только запустив функцию „БАЗОВАЯ РЕГУЛИРОВКА » двигателя.
В группе 000 в базовых установках ( 10 окошек ) все цифры показаны в условных единицах. Об этом поговорим подробнее и изучим таблицу с данными
3. Заводим двигатель, включаем диагностический прибор и проверяем параметры впрыска.
4. Выбрать функцию « БАЗОВАЯ УСТАНОВКА»
5.Из выпадающего меню набрать группу 000 и подтвердить ввод Q (прочитать ).
6. Из 10 окошек – нас интересуют в настоящий момент только три :
Впрыск в нашем случае установлен позже нормы, т.к цифра в окне 2 гр.000 меньше идеального впрыска.
7. Прежде чем приступить к регулировке надо усвоить, а главное, запомнить несколько важных моментов :
9. Повторяем регулировку, т.е выходим из гр..000, глушим двигатель, регулируем шестерню, заводим, заходим в гр. 000 и опять проверяем 10 окошек.
10. Мне хватило 4 попыток, чтобы попасть в норму, соответствующую состоянию данного двигателя.
Под этим понятием подразумевается пробег, износ ТНВД, состояние ГБЦ, компрессия, форсунки, цикловая подача топлива,качество солярки в регионе, условия запуска и поездок, время года и т.д
На следующей картинке можно наглядно увидеть существенную разницу в показаниях впрыска ( окно 2 группы 000 ) в разных функциях «Измеряемые величинны» и «Базовые установки» при НЕИЗМЕННОМ положении шестерни и ремня ГРМ.
Теперь необходимо проверить правильность наших действий.
12. Проверка диапазона регулирования опережения впрыска осуществляется в функции« Базовая регулировка» группа 04. В поле индикации 3 группы 04 можно считать крайние (раннее и позднее) значения регулятора впрыска. Двигатель будет менять обороты. Соответственно будут появляться надписи: рано и поздно.
13. Если показания в базовых установках группы 04 не соответствуют ориентиру, продолжаем регулировку. Если в порядке, выходим из базовых установок.
14. Заходим в РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ и опять проверяем гр..04. Там видим такую ситуацию…….
Она говорит о том, что впрыск стоит немного рановато,но в пределах допуска. Эта ситуация нормально подходит для этого двигателя, по внешним признакам он работает мягко, не рычит, как обычно при «раннем».
Владельцам VagCOM можно рекомендовать, как финишную проверку своих действий, использование программы TDI Timing.
На этом демонстрационном фото вы можете видеть в графическом виде состояние впрыска вашего автомобиля.
Обратите внимание, что программа не работает отдельно, а является дополнением к программе VagCOM. Пользователю этой программой необходимо усвоить некоторые тонкости ее запуска и интерпретации результатов состояния впрыска.
Могу только заметить, что из-за инертности показаний клапана опережения впрыска ваш график на экране может немного отличаться от реального состояния угла впрыска.
Результаты динамической регулировки принесут успех только в том случае, если с МЕХАНИЧЕСКОЙ ЧАСТЬЮ ДВИГАТЕЛЯ ВСЕ В ПОРЯДКЕ И МЕТКИ ГРМ СТОЯТ ПРАВИЛЬНО.
Никакие регулировки при помощи компьютера не исправят ошибки в механике двигателя, допущенные при установке ремней ГРМ и ТНВД.
