Чтоб незабыть! Проверка датчика ДМРВ
Датчик массового расхода воздуха (ДМРВ) расположен возле воздушного фильтра для определения количество потока воздуха проходящего через воздушный фильтр. Неисправности ДМРВ негативно сказываются на работе двигателя. Не спешите его менять на новый, попробуйте сначала проверить ДМРВ.
Другие симптомы неисправности датчика массового расхода воздуха:
Появление ошибки Check Engine;
Повышенный расход топлива;
Плохо заводится на горячую;
Машина стало медленно разгоняться;
Пропала мощность двигателя.
И т.д.
Как проверить ДМРВ
Способ №1: Отключить ДМРВ.
разъем ДМРВ ВАЗ 2110Отсоединяем разъем датчика и заводим двигатель. Если отключить ДМВР, то контроллер переходит на аварийный режим работы и готовит топливную смесь только по положению дроссельной заслонки. Обороты двигателя должны быть больше 1500об/мин.
Пробуем прокатиться. Если по ощущениям автомобиль стал «резвее», то можно говорить о том, что ДМРВ не работает.
Способ №2: Альтернативная прошивка ЭБУ.
Если штатная прошивка контроллера была заменена на другую, тогда неизвестно, что в ней зашито на случай аварийного режима в способе №1. Попробуйте подсунуть под упор заслонки пластину с 1мм толщиной. Обороты поднимутся. Выдерните фишку с ДМРВ. Если не заглохнет — значит дело в прошивке, а точнее с шагами РХХ при аварийном режиме без ДМРВ.
Способ №3: Проверка ДМРВ мультиметром.
Этот метод действует на датчиках Bosch с каталожными номерами: 0 280 218 004, 0 280 218 037, 0 280 218 116.
Включаем тестер в режим измерения постоянного напряжения, выставляем предел измерения 2 Вольта.
распиновка ДМРВ ВАЗ 2110Распиновка ДМРВ:
Желтый (ближний по расположению к лобовому стеклу) — вход сигнала ДМРВ;
Серо-белый — выход напряжения питания датчиков;
Зеленый — выход заземление датчиков;
Розово-черный — к главному реле.
Цвета проводов могут меняться, но расположение выводов остается неизменным.
правильное подключение тестера к ДМРВВключаем зажигание, но не заводим двигатель. Подключаем мультиметр красным щупом к желтому ДМРВ, а черным к зеленому (на массу). Таким образом, мы измеряем напряжение между указанными выводами. Щупы тестера позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков, не нарушая их изоляции.
не правильное подключение тестера к ДМРВИспользовать иголки и прочие дополнительные соединения не рекомендуется, т.к. они вносят некоторую погрешность в измерения. Снимаем показания с мультиметра.
Напряжение на выходе нового датчика 0.996…1.01 Вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.
ДМРВ напряжение:
1.01…1.02 — хорошее состояние датчика.
1.02…1.03 — не плохое состояние.
1.03…1.04 — ресурс ДМРВ подходит к концу.
1.04…1.05 — предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше.
1.05…и выше — пора заменить ДМРВ.
Кстати, эти же показания можно получить и без тестера, используя бортовой компьютер (группа параметров «напряжения с датчиков», Uдмрв)
Способ №4: Визуальный осмотр ДМРВ.
гофра ДМРВ в масле и с конденсатомФигурной отвёрткой откручиваем хомут гофра воздухозаборника на выходе датчика, стаскиваем ее, и внимательно осматриваем внутренние поверхности самого датчика и гофра. Эти поверхности должны быть сухими и чистыми, следы конденсата и масла недопустимы. Если воздушный фильтр меняется редко, то попадание грязи на чувствительный элемент датчика является наиболее частой причиной его поломки.
Масло в ДМРВ может быть в результате повышенного уровня масла в картере двигателя, либо маслоотбойник системы вентиляции картера забит.
ДМРВ ВАЗ 2110Откручиваем 2 винта датчик (ключом на 10) и извлекаем его из корпуса воздушного фильтра. На передней его части (на входном крае) должно быть резиновое кольцо-уплотнитель. Оно предотвращает подсос нефильтрованного воздуха во впускной тракт через датчик.
Если кольцо не на месте и застряло где-то в корпусе воздушного фильтра, тогда на входной сеточке самого датчика будет тонкий слой пыли.
Эта вторая причина, которая губит ДМРВ раньше времени. Правильная сборка должна проходить в такой последовательности: одеваем на датчик уплотнительную резинку, проверяем уплотнительную юбку, затем всё вместе вставляем в корпус фильтра.
Замена датчика ДМРВ есть в руководстве по сервисному обслуживанию.
порядок замены ДМРВ ВАЗ 2110На этом проверка датчика массового расхода воздуха в домашних условиях заканчивается. Проверить его работу на 100% можно только с помощью специального оборудования. Например, с помощью методики оценки осциллограммы при резком открытии дросселя до режима отсечки (нужен мотортестер), либо оценка осциллограммы при включении зажигания и т.д.
НИВА КЛУБ
International Niva Club
датчик массового расхода воздуха
датчик массового расхода воздуха
Сообщение DW-ASP » 26 апр 2012, 14:28
Re: датчик массового расхода воздуха
Сообщение andry59 » 01 май 2012, 18:50
Re: датчик массового расхода воздуха
Сообщение DW-ASP » 02 май 2012, 12:38
необходимо, чтобы датчики, информирующие контроллер, не обманывали его – лишь при этом условии процессы в цилиндрах протекают штатно, двигатель развивает достаточную мощность, не расходуя лишнего топлива и не нанося большого вреда окружающей среде. Один из этих датчиков измеряет количество воздуха, поступающего в цилиндры, и вырабатывает соответствующий сигнал для контроллера. Это может быть датчик абсолютного давления (МАР-сенсор) либо датчик массового расхода воздуха (ДМРВ). Последний мы видим на многих автомобилях, в том числе вазовских.
Неисправности ДМРВ, естественно, приводят к тем или иным сбоям в работе двигателя – рывкам, провалам, затрудненному пуску и т. п. – неверная оценка количества воздуха, расходуемого в цилиндрах, оборачивается примерно тем же, что и засорение жиклеров хрестоматийного карбюратора. Но «вычислить» неполадки в ДМРВ, даже располагая серьезной диагностической аппаратурой, порой непросто. В таких случаях многие поступают традиционно: заменяют подозреваемый прибор заведомо исправным – но только при условии, что новый той же модели. Дело в том, что на автомобилях ВАЗа, в зависимости от года выпуска и типа контроллера, можно встретить разные ДМРВ.
Датчик массового расхода воздуха для системы управления двигателем фирмы GM.
Датчик Bosch 0280218004 пришел на смену GM.
Первым был частотный ДМРВ системы управления GM. Он же использовался и в отечественном аналоге «Январь» 4-й серии (фото 1). Автомобили такой комплектации продержались на конвейере недолго – на смену частотному датчику пришел аналоговый модели HFM-5 от фирмы Bosch – его номер 0280218004 (фото 2). Он невзаимозаменяем с GM – разъемы и точки крепления разные. Немецкий датчик разборный, из двух частей – корпуса и измерительного элемента.
Последний закреплен в корпусе двумя винтами с «секретными» головками. Правда, нынче в магазинах автозапчастей можно купить необходимый инструмент. Измерительный элемент – штуковина компактная, а стоит дорого – в Москве от 1300 руб. и выше. Сняв с нового автомобиля эту деталь, взамен, чего доброго, поставят муляж, а все, что за этим последует, – «личное горе» покупателя автомобиля. На рынке полно таких «ДМРВ без корпуса»… Покупать измерительный элемент без корпуса неразумно: очень возможно, что он неисправен или не той модели, что нужна. Фирма Bosch поставляет в продажу только датчики в сборе, в традиционной желтой картонной упаковке. Напомним, что купленный ДМРВ «не той системы» магазин обратно может не принять, если автомобилист не предоставит справку из сервиса, а получить ее зачастую непросто. Ненужный дорогостоящий узел останется вам на память.
Датчик Bosch 0280218037 отличить от 004-го можно по номеру на корпусе.
Главное отличие 004-го от 037-го внутри, последний справа.
Третий вариант ДМРВ – 037-й. (Здесь мы говорим о трех последних цифрах в обозначении.) Это дальнейшее развитие 004-го датчика фирмы Bosch. Такой датчик сегодня на большинстве колесящих по дорогам автомобилей ВАЗ, включая «Ниву» и « Шевроле Нива». Внешне 004-й и 037-й почти неотличимы – ориентируйтесь по номеру (фото 3). Недавно на изделиях появилась дополнительная маркировка: теперь номера есть и на корпусе, и на измерительном элементе – они должны совпадать. Главное же отличие внутри ДМРВ. На фото 4 справа 037-й датчик. У него иная конструкция измерительного элемента, с характерным вырезом (при покупке есть смысл снять заглушку и заглянуть внутрь).
Внешнее отличие 116-го ДМРВ от других датчиков – зеленый круг на корпусе.
Дополнительная маркировка на корпусе и измерительном элементе 116-го.
Измерительный элемент 116-го ДМРВ справа, 037-й – слева.
Но вот появилась новая система управления – Bosch-М7.9.7, у которой свой, 116-й, ДМРВ. С предыдущими невзаимозаменяем, хотя корпус у него такой же. Во избежание путаницы, на корпус первоначально наносили зеленый круг (фото 5). Номера есть и на корпусе, и на измерительном элементе (фото 6). Последний и определяет назначение данного ДМРВ – конструкция вновь изменена (фото 7). Чтобы элементы не подменяли по дороге от завода к потребителю, добрые немецкие конструкторы поставили другие секретные винты. Эх, наивные! На российском рынке нужный инструмент уже продается. Внимательно осматривайте ДМРВ: отвертывая секретные винты, их покрытие, как правило, повреждают. Заметили – делайте выводы!
ДМРВ производства фирмы Siemens VDO не спутаешь с «бошевским».
Этот ДМРВ нельзя заменить «бошевскими», но из-за этого Siemens VDO на рынке встречается редко.
Упростить выбор при покупке ДМРВ вам поможет таблица.
Каюсь, в наглую утянул с др форума.
Дмрв побеждён!
С момента покупки была проблема. Загорался чек с ошибкой Р0103 — Обрыв цепи сигнала датчика дмрв. Возникали провалы и работа мотора была какая-то дёрганая, обороты тяжело набирал, и при разгоне возникали затупы на несколько секунд. Сначала купил датчик (пошёл от простого), чтобы подкинуть для проверки. У меня стоял 037 дмрв. Купил такой же новый. Но проблема не ушла и осталась на месте. Дальше начал проверять проводку, все на месте, никаких нареканий нет, провода как новые. Немного приуныл. В инете вычитал, что причиной возникновения может быть подклинивающий регулятор холостого хода, как раз обороты были 950 примерно по бортовому. Ну и купил регулятор. Заменил. Обороты холостого хода упали до 840-850. Но ошибка вновь проявляется.
Далее нашёл информацию что на Шнивах было 2 блока управления двс: бош 7.0 и бош7.9.7.
Полез за бардачок смотреть какой блок у меня. Оказался второй, который 7.9.7, а с ним должен стоять 116 датчик. И тут я вспомнил, что 2 года назад мы брали 9ку на разбор и от неё как раз остался дмрв. Кое как нашёл его и как раз оказался 116 датчик. На работе перекинул датчики, прокатился и все отлично работает. Никаких провалов, мотор работает плавно, проблем с динамикой больше нет.

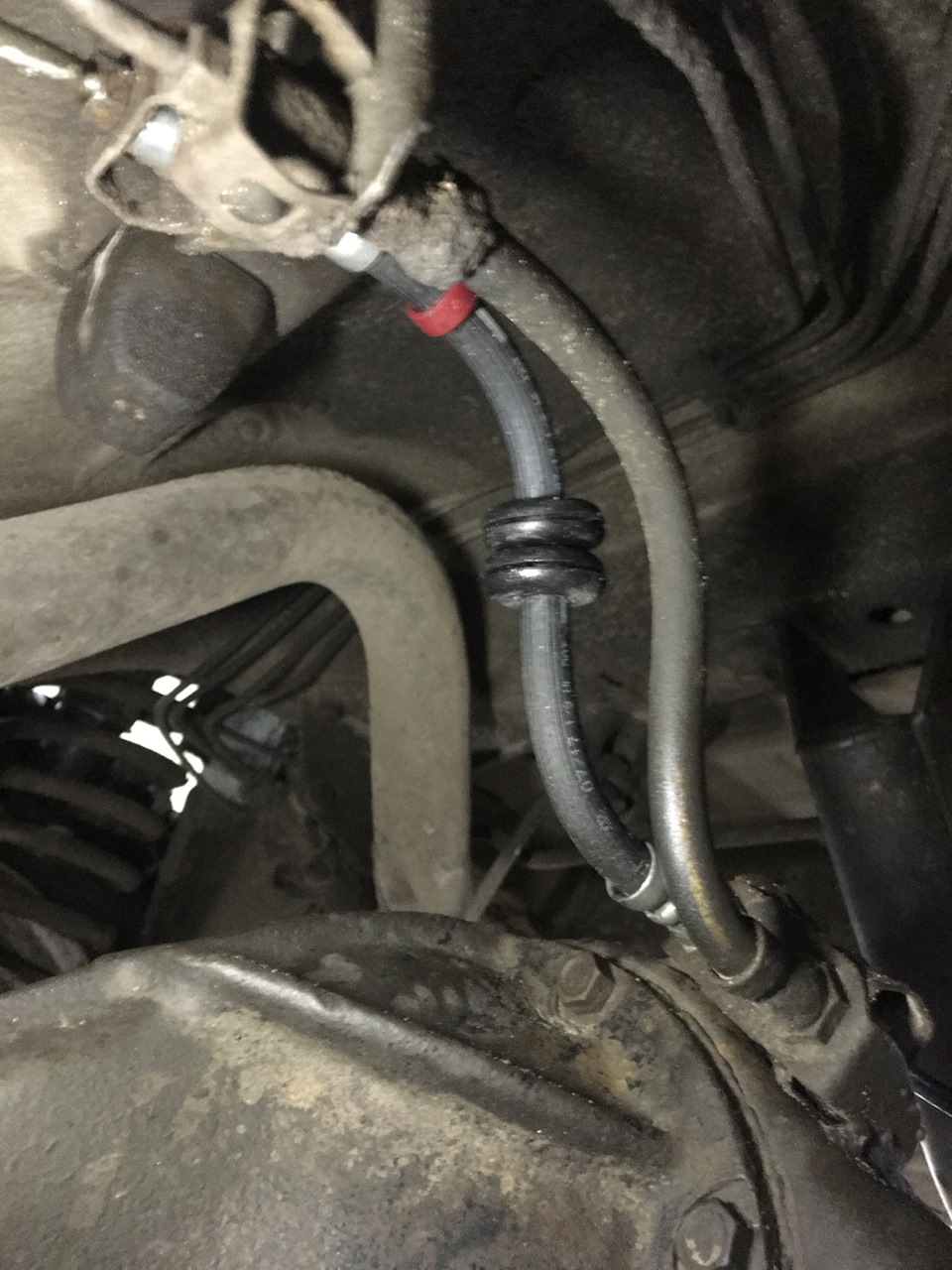

Заодно заменил второй шланг тормозной к мосту на левое колесо.
Осталось разобраться с тем что мотор неровно работает при прогреве. Замерил компрессию 10,5; 10,5; 11; 10. Не критичная разница и на работе не должно сказаться. Попробую заменить форсунки для начала. Есть подозрения на гидрики, хочу их заменить на винтовые регуляторы стандартные от классики. Но это будет совмещено с распредвалом нуждин трофи.
Ну и после разборок с мотором залепил купленные поперечины релингов «крепыш». На крыше часто приходится что-то возить и для меня это необходимость. Смотрится нормально. В будущем скорей всего будет заменено на экспедиционник.
ДМРВ автомобиля Нива Шевроле
На кроссоверах Chevrolet Niva применяются два типа датчиков массового расхода воздуха. Это не связано с мощностью или поколением силовой установки: тип ДМРВ, установленный на Нива Шевроле, привязан только к электронному блоку управления двигателем.
Можно ли заменить старый датчик массового расхода воздуха на новое поколение
Техническая документация говорит, что нельзя. Для этого есть несколько причин:
Однако с учетом полной геометрической совместимости, некоторые владельцы Шевроле Нива выпуска до 2006 года приспосабливают обновленные расходомеры к старым ЭБУ. Для этого производится перепрошивка контроллера BOSCH 7.0 под ДМРВ 116. Например, в Москве можно найти массу сервисов по изменению программы ЭБУ.
Важно: После перепрошивки ЭБУ BOSCH 7.0 не становится новым контроллером BOSCH 7.9.7. Меняется лишь кривая графика тарировки для корректной работы с расходомером нового поколения.
Разумеется, просто так никто не будет менять расходомер стоимостью несколько тысяч рублей (аналоги отечественного производства стоят дешевле). Просто при замене неисправного прибора возникает желание улучшить характеристики мотора. Кстати, при смене поколений ДМРВ на старом контроллере, двигатель работает так же точно.
Распиновка датчика
На картинке можно увидеть назначение выходов на разъеме датчика ДМРВ.
Признаки и причины неисправности расходомера Нива Шевроле
Поскольку контроллер, отвечающий за фиксацию ошибок OBD-II на Шеви Нива, зажигает лампу «Check Engine» только после полной «смерти» пациента, симптомы неисправности лучше знать самому.
Почему выходит из строя датчик расхода воздуха?
Естественная кончина наступает не быстро, при нормальных условиях эксплуатации, ДМРВ (особенно BOSCH, произведенные в Германии) живут и здравствуют несколько лет.
Качество бензина или использование ГБО на них не влияет. Все причины субъективны, и связаны с нежеланием владельца, вкладываться в обслуживание своего авто.
В результате расходомер выглядит примерно так:
В лучшем случае он будет работать некорректно, в худшем — быстро выйдет из строя.
Все эти пункты можно забыть, если своевременно проверять узлы автомобиля при техническом обслуживании.
Как самостоятельно проверить и починить датчик расхода воздуха
Разумеется, под починкой понимается лишь очистка (по возможности), восстановление окисленных контактов и ремонт оборванных проводов. В остальных случаях — только замена.
Если у вас есть подозрение на поломку датчика, лучшим решением будет подключение любого автосканера с программой диагностики впускного тракта двигателя. Это может быть автономный специализированный прибор (достаточно дорогое удовольствие) или обычная «читалка кодов ошибок» типа китайского ELM-327. С помощью программ для Андроид или ПК можно довольно точно диагностировать состояние ДМРВ на вашей Шевроле Нива.
Более примитивный способ — замер напряжения на сигнальном выходе датчика в состоянии покоя (зажигание включено, двигатель не заведен).
Подключаем мультиметр в диапазоне измерений 2–10 вольт к массе (контакт № 3) и сигнальному выходу (контакт № 5). На иллюстрации датчик расхода воздуха версии 037, контакт № 1 не задействован.
Где купить аксессуары для автомобиля
Запчасти и другие изделия для автомобиля легко доступны для приобретения в автомагазинах вашего города. Но существует другой вариант, который недавно получил ещё и значительные улучшения. Долго ждать посылку из Китая больше не требуется: в интернет-магазине АлиЭкспресс появилась возможность отгрузки с перевалочных складов, расположенных в различных странах. Например, при заказе вы можете указать опцию «Доставка из Российской Федерации».
Переходите по ссылкам и выбирайте:
Видео по теме
ДМРВ — восстановление работоспособности!
добрый день!После купаний в глубокой луже и набора воды в воздушный фильтр, машина сначала троила потом вообще перестала работать.После отключения ДМРВ доехал до гаража вылез джеки чан, полез во всемирные паутины искать выход из сложившейся ситуации, кто как пытался восстанавливать работоспособность у кого то получалось у кого то нет, решил рискнуть и купил от любимого производителя ликви моли очиститель.
Как снимать ДМРВ описывать не буду ничего сложного нет, но если вдруг у кого то возникнут вопросы подскажу.
После снятия начал изучение ДМРВ
открутил секретные болты под звездочку легким способом без насадки, аккуратно болгаркой сделал надпил для обычной отвертки и вытащил электронный модуль

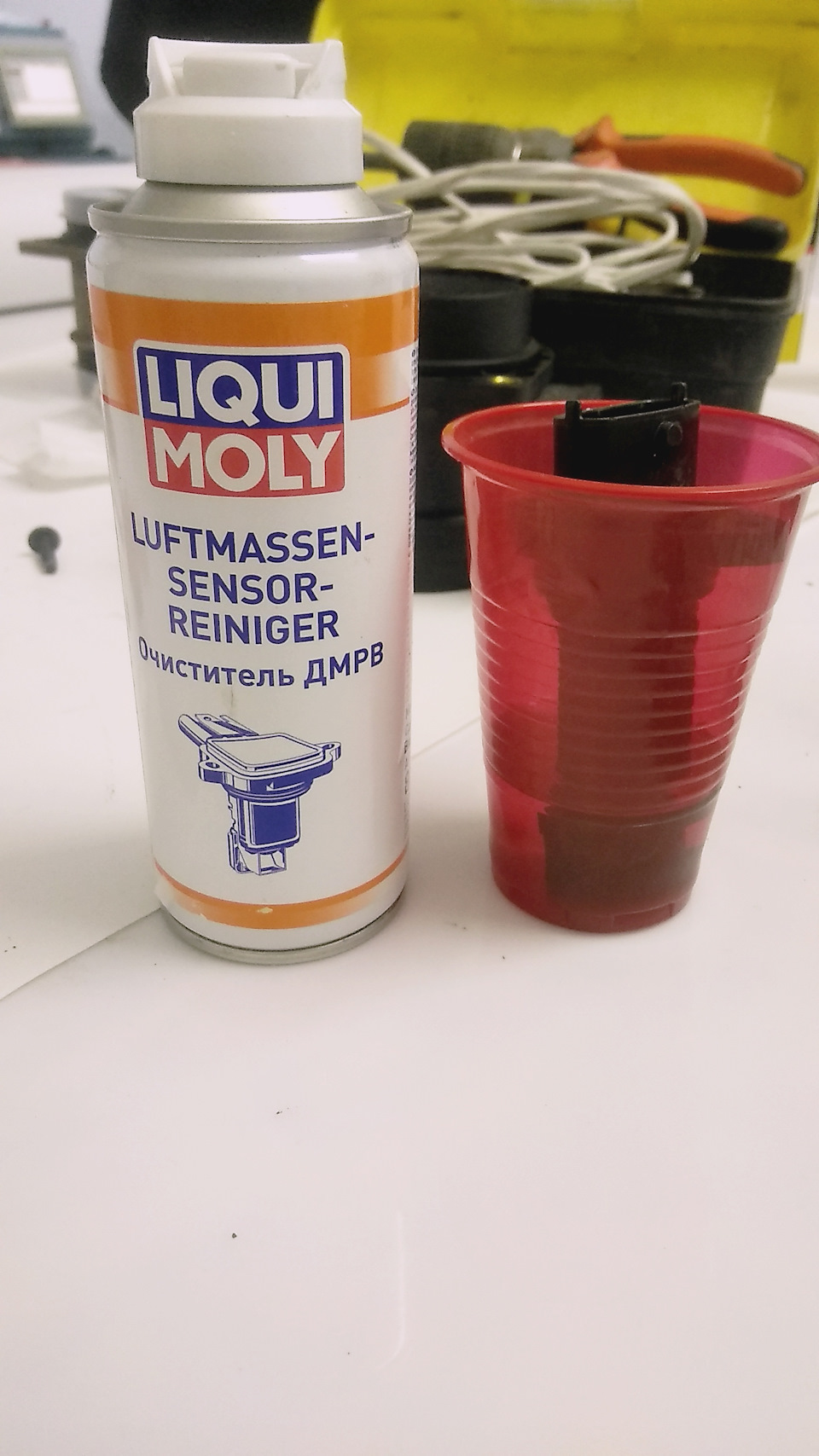

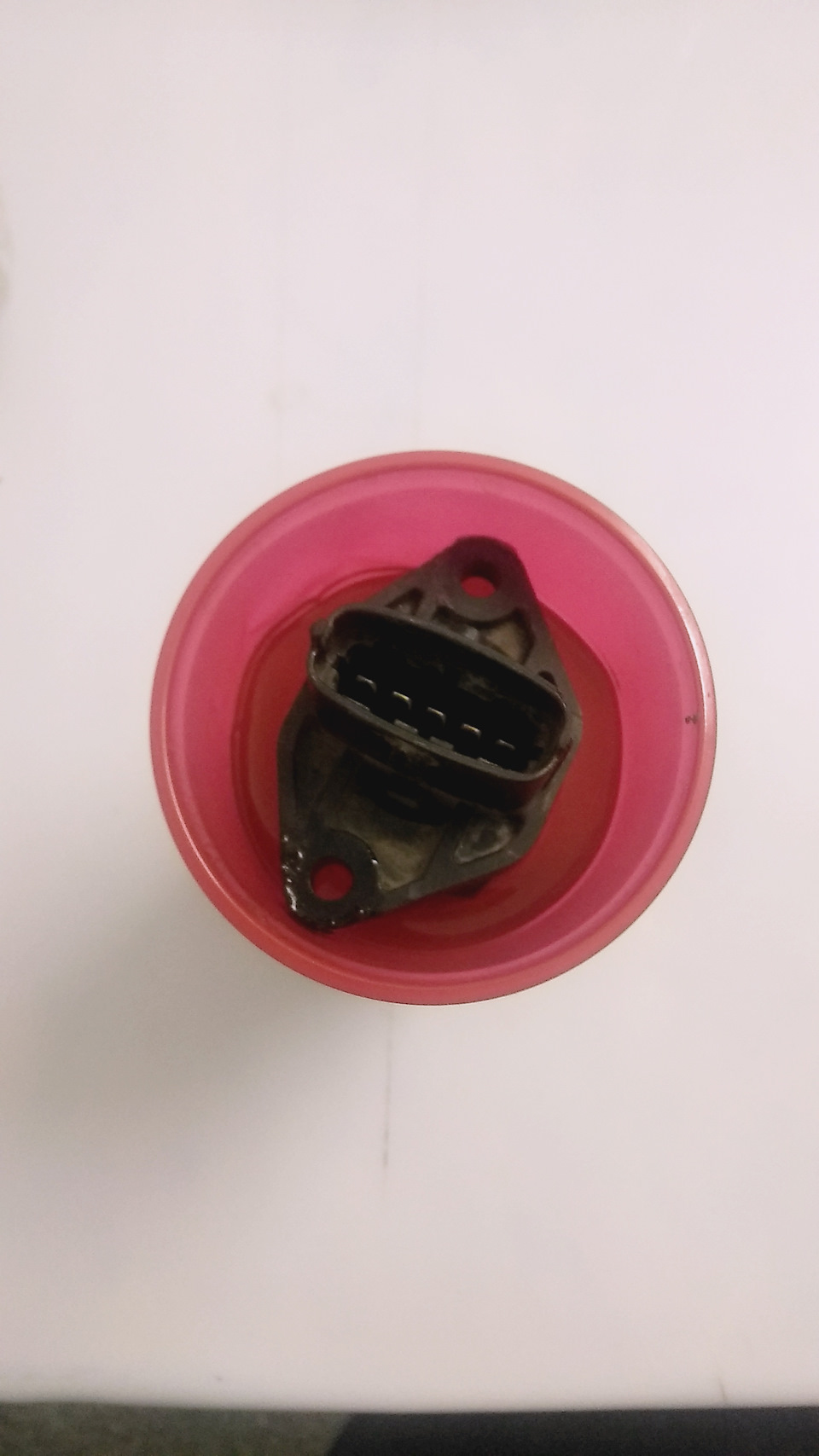

после взял пластиковый стаканчик и положил в него электронный модуль и начал распылять очиститель ДМРВ
минут 20-30 подержал и хорошо просушил феном
после этого собрал ДМРВ
и установил на » бумеранг» сбросил ошибку через программу opendiag, завел машинку и датчик снова рабочий, хотя есть ощущения что машина подтраивает иногда, буду разбираться позже!
всем добра на дорогах!
